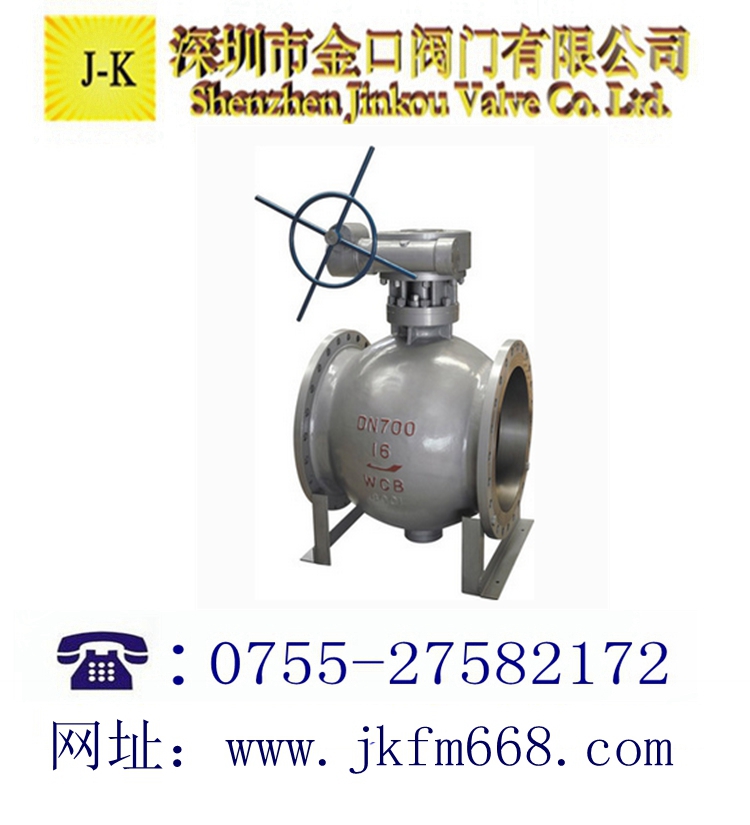

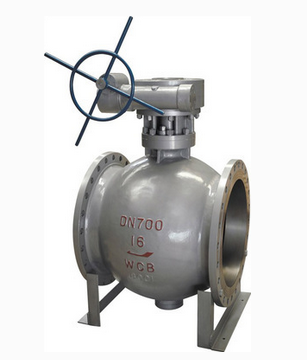

PBQ340H 側裝式偏心半球閥
【深圳金口閥門】是一家集科研、生產、銷售于一體的閥門專業型生產企業。 主導產品為球閥系列、偏心半球閥系列、美標APl鍛鋼閥門系列、國標通用閥門系列。公司擁有一批具有二十幾年制造經驗專業技術人才和一系列先進的設備與獨特的技術及相當?shù)囊?guī)模。從設計→制作→生產→裝配→打壓→裝箱→發貨，全部一體化流產。
本公司一貫注重產品質量，嚴格按照lSO、APl、ANSl、BS、DlN、NF、JlS、GB、JB等國內外先進標準設計制造。全面實施lSO9001-2000國際質 量管理體 系進行組織、生產。產品由浙江省泵閥產品質量檢驗中心檢驗合格。
【蝸輪偏心半球閥工作原理】
蝸輪偏心半球閥借助驅動機構帶動閥軸轉動90°運動。此時，固定在閥軸上的偏心閥瓣（半球）同步旋轉90°。順時針旋轉，偏心閥瓣進入閥座，在偏心作用下形成楔型機構。閥瓣逐漸壓緊閥座，實現密封，關閉閥門。逆時針旋轉時，偏心閥瓣則迅速脫離閥座，旋轉90°時，閥門為全開狀態。
【蝸輪偏心半球閥適用范圍】
該系列閥門適用于石油，化工，治金，電力，輕紡，造紙，水利等各部門中低壓管路系統，同時還適用于污水處理，蒸汽，空氣，煤氣，沙漿，礦漿等弱污濁流體介質的輸送和截流，節流等。
【國標側裝式偏心半球閥介紹】
本公司研制的偏心半球閥產品的優點在于介質通過物不易堵塞，本公司通過與院校合作研發，在閥桿結構上、球的定位上、密封面材質等多項關鍵部件的改進，使閥門平均使用壽命提高了4倍，進一步提升了產品內的品質。采用板簧加載的可勁閥座結構，閥座與球體不會發生卡阻或脫離等問題，密封可靠，使用壽命長，其結構采用偏心契緊原理通過轉動機構達到閘緊、調節、關閉的目的，密封副是金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，具閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效。
【產品優點】
流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。 球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)。廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。
【偏心半球閥結構特點】
1、啟閉無摩擦。這一功能完全解決了傳統[wiki]閥門[/wiki]因密封面之間相互摩擦而影響密封的問題。
2、上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。
3、低扭矩設計。特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。
4、楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。
5、密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。
【產品用途】
開啟過程
1在關閉位置，球體受閥桿的[wiki]機械[/wiki]施壓作用，緊壓在閥座上。
2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
關閉過程
1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
雙偏心半球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球閥座與球體密封始終磨損的問題，非金屬彈性材料被嵌入金屬中，閥座金屬面受到良好的保護。本產品適用于污水處理、紙漿、氧化鋁、城市采暖供熱要標嚴緊的場合；適用于電廠、水力除渣或氣態輸送管道的控制。

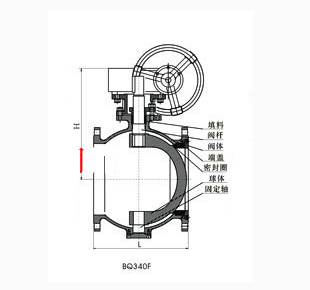

PBQ340H 側裝式偏心半球閥結構圖:
