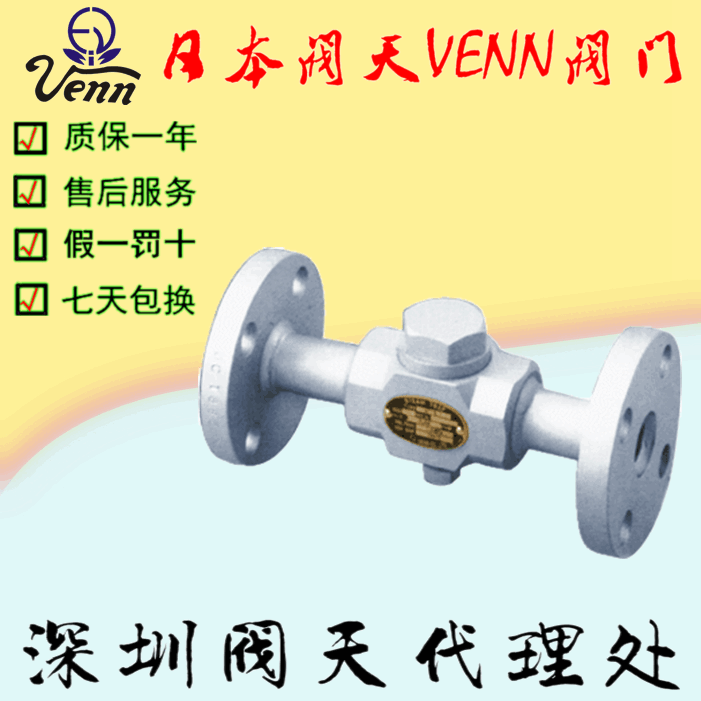

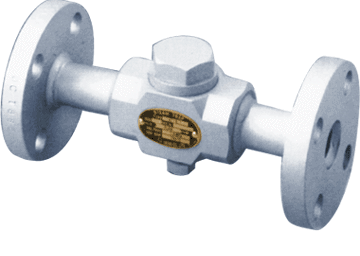

AT-6F恒溫式疏水閥
|
種 類
|
絲牙形
|
法蘭形
|
|
型 式
|
AT-6
|
AT-6F
|
|
形 式
|
恒溫式
|
|
口 徑
|
15.20.25
|
|
適用流體
|
蒸汽
|
|
適用壓力
|
1.0Mpa以下
|
|
流體溫度
|
184℃以下
|
|
背壓許容器
|
入口側壓力為50%(最小差壓0.03Mpa)
|
|
耐壓性
|
蒸汽壓：1.5Mpa、水壓：0.5Mpa
|
|
材 質
|
本體：鋼制(SS)絲牙鋼制(SUS)、閥體、閥座：SUS不銹鋼 溫差電偶：SUS316L
|
|
接 口
|
JIS Rc 絲牙
|
本體SS：JIS 10K 法蘭
本體：SUS 10K 法蘭
|
|
質 量
|
15A：1.4，20A：1.3,25A：1.2
|
15A：2.7，20A：3.0,25A：3.9
|
|
壓力差(Mpa)
|
0.03
|
0.05
|
0.1
|
0.2
|
0.3
|
0.4
|
0.5
|
0.6
|
0.7
|
0.8
|
0.9
|
1.0
|
|
水
|
450
|
630
|
940
|
1330
|
1680
|
1960
|
2200
|
2380
|
2590
|
2730
|
2900
|
3010
|
|
飽和蒸汽溫度-20℃溫水
|
420
|
560
|
800
|
1190
|
1470
|
1680
|
1890
|
2060
|
2200
|
2310
|
2410
|
2480
|
|
■安裝注意事項
|
|
1.安裝方向，請把主體側面銘牌上銘記的箭頭所指方向和凝結水流向保持一致。
2.如果疏水閥能夠感受到熱管理機器等設施的放出熱量時，請用裸管隔開1米以上。
3.請不要為疏水閥保溫。
4.請避免在疏水閥入口側安裝如電磁閥那樣緊急開關功能。
5.在動作確認、運行停止時，排出殘留空氣，凝結水時，可以在疏水閥下部Rc1/2插頭部分安裝測試閥、加以利用。
6.在寒冷的地區，擔心發生凍結時，請在配管時注意不要讓凝結水滯留。
7.萬一、疏水閥的溫差電偶破損時，閥門關閉。
|
VENN 疏水閥選型目錄
日本VENN 疏水閥技術特點：
VENN 恒溫式疏水閥，如VENN AT-6，VENN AT-6F型等：可在飽和蒸汽溫度下降10℃的情況下將水排出，不會造成蒸汽排出時閥振動的情況，從而達到節能要求。由于熱電偶的波紋管材料采用SUS316L制成，具有高度的耐腐蝕性和耐久性的性能�？伤健⒋怪�、橫向安裝。還有用于寒冷地區的不凍結閥�！�
VENN 吊桶式疏水閥，如VENN AK-5，VENN AK-1H，VENN AK-2H型等：切實分離氣體和水份，使由蒸汽夾雜而產生的損失為零。整體結構都安裝了上蓋，保養管理便利。內藏過濾器，配管空間和設備費用更合理。
VENN 浮球式疏水閥，如VENN AF11H，VENN AF11HF型等：采用熱偶式空氣排放閥，縮短預熱時間，防止空氣障礙。不論冷凝水的產生量多少，起動動作穩定。無蒸汽泄漏，大排量，節能型，最適用于熱管機器和大量產生冷凝水的設備機械。
日本閥天VENN主要產品有┃減壓閥┃安全閥┃電磁閥┃疏水閥┃溫控閥┃排氣閥┃等 ，請認準桃太郎商標,謹防假昌！ VENN過濾器產品特點--
1.Y型過濾器采用不銹鋼材質，雙層網結構，更堅固耐用。過濾網的單位面積孔網目有多種規格，客戶可根據不同流體的進行選擇。
2. T型過濾閥有效減少壓力損失，縮短安裝空間。有內視點、現場可視指示器、遠距離壓差信號器、帶磁石過濾網等附件。過濾網采用不銹鋼材質，雙層網結構，更堅固耐用。過濾網的單位面積孔網目有多種規格，客戶可根據不同流體的進行選擇。
3. U型過濾閥的過濾網可在閥體的上方直接拆卸，易于清洗，閥體的濾桶結構可以使流體中的異物沉積在閥體的底部，過濾效果極好。過濾網采用不銹鋼材質，雙層網結構，更堅固耐用。過濾網的單位面積孔網目有多種規格，客戶可根據不同流體的進行選擇。 VENN過濾器產品型號-- 「各種蒸氣、液體、氣體過濾器KY-4、KY-6、KY-3、KY-8、KU-1」「水、溫水過濾器KY-6C、KU-1C」「油用KU-2、KU-2G、KW-1」 VENN閥天品牌介簡-- 日本VENN閥天是生產自動閥的專門企業,高品質、長壽命的產品,創業以來,始終以追求“創造具有價值的產品”作為公司的發展目標。我們的產品是建立在堅實的企業活動和大膽設想的基礎上，以及對品質和可靠性執著追求的信念。
