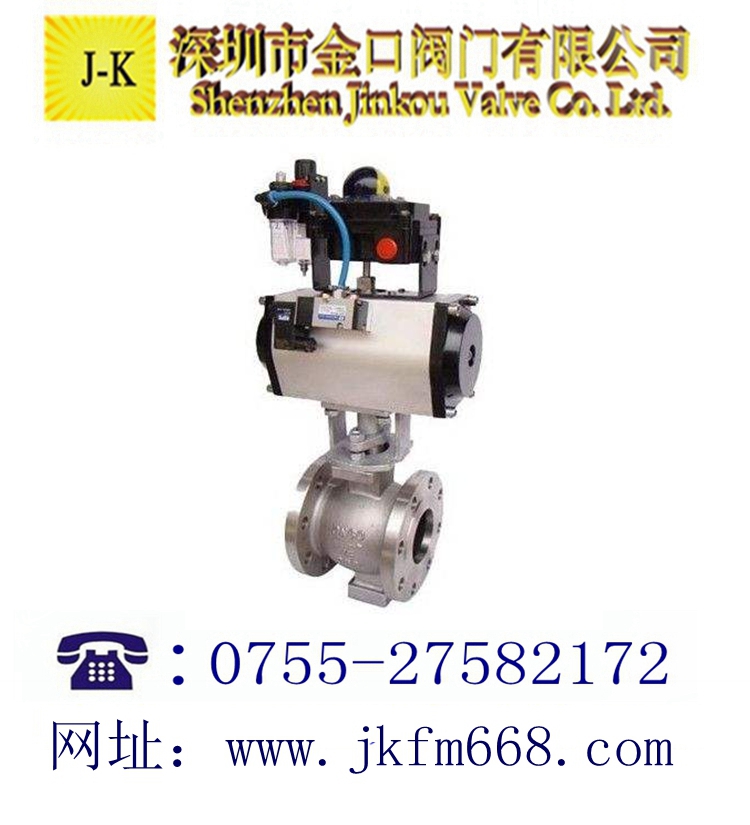

V型調節日標球閥概述：
該系列閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它 將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷 閥。
V型調節日標球閥其主要特點是：
（１）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥 體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（２）具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程 范圍內，保證控制的精確性；
（３）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封 圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了 閥座的結構；
（４）當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。 適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣動活塞式執行機構。
|
V型調節日標球閥執行標準:
1、 設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、 法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
V型調節日標球閥性能規范:
|
公稱通徑mm
|
DN15-DN300
|
|
材料代號
|
C
|
P
|
R
|
|
主要
零件
|
閥體
|
WCB
|
ZG1Cr
18Ni9Ti
|
ZG1Cr18Ni
12Mo2Ti
|
|
球體
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
密封圈
|
增強聚四氟乙烯 對位聚苯
|
|
填料
|
聚四氟乙烯 柔性石墨
|
|
適用
工況
|
適用介質
|
蒸汽、水
、油品
|
醋酸類
|
|
適用溫度
|
-28℃ - 300℃
|
|
執行器
|
型號
|
DA/SR系列、GTD/GTE系列、QGSY系列等
|
|
氣源壓力
|
0.4-0.7MPa
|
|
試驗
壓力
Mpa
|
公稱壓力（Mpa）
|
壓力級 class
|
JIS(Mpa)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
強度
試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
|
密封
試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
|
氣密
試驗
|
0.5～0.7
|
V型調節日標球閥安裝尺寸表:
|
代號
DN
|
B
|
A
|
F
|
G
|
H
|
I
|
重量Kg
|
|
25
|
68
|
62
|
375
|
260
|
375
|
205
|
75
|
|
32
|
78
|
62
|
375
|
260
|
390
|
205
|
16
|
|
40
|
85
|
62
|
375
|
260
|
400
|
205
|
17
|
|
40
|
100
|
75
|
375
|
260
|
420
|
205
|
18
|
|
65
|
720
|
90
|
375
|
260
|
450
|
205
|
20
|
|
80
|
130
|
100
|
400
|
260
|
465
|
205
|
23
|
|
100
|
158
|
115
|
435
|
260
|
480
|
205
|
30
|
|
125
|
180
|
129
|
435
|
260
|
515
|
205
|
35
|
|
150
|
216
|
160
|
540
|
440
|
670
|
255
|
50
|
|
200
|
268
|
200
|
540
|
440
|
710
|
255
|
80
|
|
250
|
325
|
240
|
700
|
440
|
770
|
255
|
110
|
|
300
|
460
|
334
|
700
|
630
|
970
|
285
|
200
|
|
350
|
520
|
474
|
965
|
630
|
1050
|
285
|
280
|
|
400
|
580
|
490
|
965
|
630
|
1100
|
285
|
400
|
|
450
|
640
|
580
|
1230
|
850
|
1100
|
350
|
500
|
|
500
|
705
|
690
|
1230
|
850
|
7200
|
350
|
700
|
|
600
|
810
|
750
|
1520
|
1050
|
1380
|
350
|
850
|
|
