一、 美標側裝式電動球閥產品介紹:
球閥一般需要進行殼體高壓水打壓，打壓壓力1.5倍設計壓力，高壓水密封試驗，試驗壓力1.1倍設計壓力，低壓氣密封試驗，0.6Mpa。球閥氣密性測試裝置主要用于不銹鋼球閥、鍛鋼球閥、卸灰球閥、三通球閥、軌道球閥等不同種類球閥的水壓試驗、密封試驗，可根據需求設計參數、選擇控制方式。
二、美標球閥氣密性測試裝置參考參數:
試驗壓力 水壓試驗：0.1~5Mpa
氣密封試驗：0~1.0MPa
試驗介質：清水、氮氣
氣源：壓縮空氣
氣源壓力：0.2~0.8Mpa
壓力值分辨率：0.01Mpa
試驗時間：1s~1000H
精度：1s
試驗溫度：常溫
控制方式：手動控制，計算機控制
應用范圍：不銹鋼球閥、鍛鋼球閥、卸灰球閥、三通球閥、軌道球閥等
三、美標球閥氣密性測試裝置特點：
1.采用增壓泵做壓力源，試驗壓力高，輸出壓力可以無級調節，升壓速率可以自由設定
2.應用廣泛，各種球閥均可使用。
3.試驗過程中，可以自動進行壓力補償。
4.使用安全，具有斷電保護功能，停電后自動卸壓終止試驗，大限度保證操作人員安全。

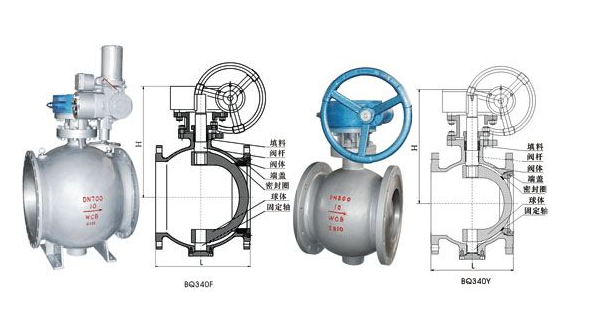

四、美標側裝式電動球閥結構圖：
五、美標側裝式電動球閥試驗方法：
(1) 將閥處于半開狀態。將球兩端部用帶管接頭的法蘭蓋密封。
(2) 向一端引入試驗介質，試驗介質為清潔的氮氣或空氣。另一端管接頭堵住。逐漸增壓至5.6bar 后關閉進氣閥停止進氣。
(3) 將球轉動幾次后將球閥關閉（操作驅動裝置）
(4) 打開另一端（非引入試驗氣體端）的管接頭堵頭使該腔壓力降為大氣壓。
(5) 在試驗壓力(5.6bar)下，大于5min 的時間內，進氣腔的壓力不得下降。所用壓力表應為0.4 級，量程10bar。
(6) 同時用肥皂水檢查各連接法蘭部位及填料部位的對外泄漏，不得有不斷增大的氣泡出現。
(7) 然后從另一端引入試驗介質，重復上述試驗。
(8)試驗合格后用壓縮空氣吹凈肥皂水殘余。拆除兩端法蘭蓋，清除球閥兩端部密封面上密封殘余，如有殘余進入閥孔內，應予清除并擦洗干凈。
按球體安裝方式，球閥可分為頂裝式、底裝式、側裝式以及斜裝式等四種類型。其中底裝式球閥實質上與頂裝式相同，因裝拆不方便.使用不多，故不單獨介紹。對于側裝式球閥，根據使用場合的不同以及通徑的大小，閥體有整體式和分體式兩種，而分體式又有二分體和三分體之分。
1.頂裝式球閥。這種球閥的結構特點是閥體作成整體。在其上部設有閥蓋.球體、密封圈和.閥座支座均從閥體上部裝入。頂裝式球閥的優點是檢修及更換閥座時，不必將球閥從管線上拆下來，僅打開閥蓋.將球體吊出即可，這給地下管線，特別是原子能工業用球閥.帶來很大方便。對于三通、四通及多通球閥、因其球體較人，從任何一通道裝入或取出都不方便，而且多通球閥的閥體中腔本身就很大，采用頂裝式比側裝式.更為優越，因此頂裝式結構廣泛地用于三通、四通等多通球閥上。
頂裝式球閥的缺點是閥體體積大，重量重，因此，一般不適用于高壓場合，
2.側裝式球閥
(1)側裝整體式球閥，球體從閥體之一端裝入，用螺套將閥座與球體固定并壓緊。此閥結構簡單，零件數量少，制造及安裝方便。適用于較小通徑的場合，特別是對于粘稠或易于結晶的介質.如尿素等需要將閥體作保溫夾套的場合，幾乎都用側裝整體式結構
(2)側裝分體式球閥將閥體沿與閥門通道軸線相垂直的截面分為不對稱的左右兩半，球體從截分面孔道裝入，左、右兩半閥體用法蘭連接或螺紋連接的球閥。
由于閥體分為兩半，與整體式相比較，半個閥體單件重量輕，鑄(鍛)造及機械加工方便。這種球閥適用范圍廣。
對于大通徑球閥，為便于加工制造及裝配，也可采用三分體式結構.三分體式球閥系將閥體在兩閥座部位沿與通道相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱.線條流暢，外形美觀，制作方便。適宜于用小設備制造大閥門，缺點是增加了一對**蘭，閥體總重量有所增加。
3.斜裝式球閥
側裝二分體式球閥的閥體分為左、右兩半后，雖然單件重址有所減輕，但兩半閥體重量相差懸殊，大半閥體往往比小半閥體的重量一倍以上。如采用和斜裝式球閥，則避免了以上的缺點。斜裝式球閥的閥體雖然也分為左、右兩半，但其分割位置不同。它是通過閥體中心并與流道成45度的斜面分割開的。
斜裝式球閥的優點是兩半閥體尺寸及重量基本上相同，而且剖分面通過閥體中心，大大減小了閥體閥座部位至剖分面的距離，便于加工。如果設計得當，左、右兩半閥體可完全對稱，生產時僅用一只模具，以利鑄(鍛)造口缺點是裝配麻煩，目前應用尚少。

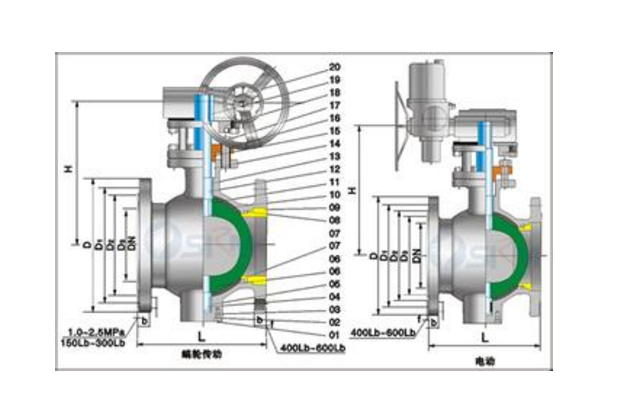

六、側裝式電動球閥剖視圖：
