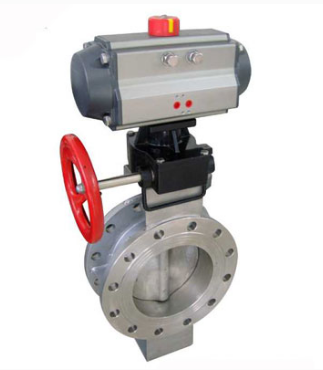

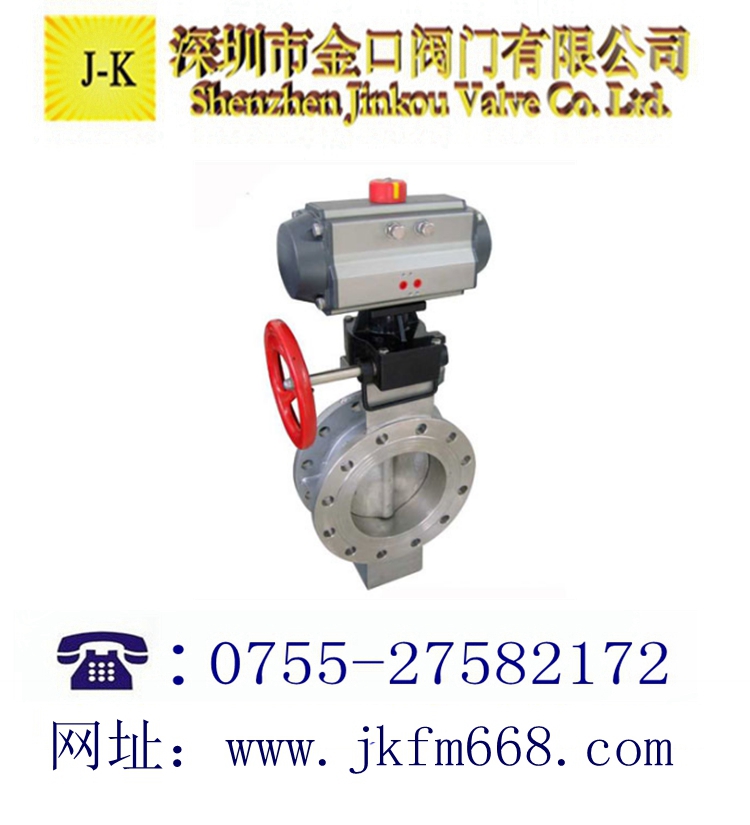

美標氣動蝶閥簡介：

我廠生產的D743H硬密封法蘭不銹鋼蝶閥采用精密的三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，硬密封法蘭不銹鋼蝶閥作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥雙向密封功能。

D743H美標氣動蝶閥特點：
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、閥體蝶板選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

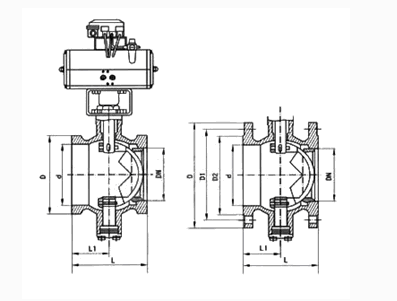

美標氣動蝶閥結構圖：

美標氣動蝶閥主要技術參數返回蝶閥產品列表

公稱通徑	Dn（in）	2″-36″	2″-36″
公稱壓力	PN（MPa）	150Lb	300Lb
試驗壓力Ps（MPa）	強度試驗	3.0	7.5
試驗壓力Ps（MPa）	密封試驗	2.2	5.5
適用介質	水、蒸汽、郵品、酸堿類、海水等
適用溫度	-40～425℃

美標氣動蝶閥主要零件材料返回蝶閥產品列表

名稱	材料
閥體	WCB、CF8、CF8M
閥板	WCB、CF8、CF8M
軸桿	304、316、1Cr13
密封圈	316、304
填料	柔性石墨、氟塑料

美標氣動蝶閥連接尺寸返回蝶閥產品列表

型號	英寸〞	L		L1		D		D1		D2		H2		H1		H		M	Z-d	WT/Kgs
		毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸			對夾式	法蘭式
		毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸			對夾式	法蘭式
D315 WF 連接尺寸	2	1.72	43	4.25	108	6.00	152	4.75	120.5	3.62	92	4.33	110	11.02	280	13.58	345	M18	4-19	9	20
	3	1.93	49	4.50	114	7.50	190	6.00	152.5	5.00	127	4.92	125	12.40	315	14.96	380	M18	4-19	11	29
	4	2.20	56	5.00	127	9.00	229	7.50	190.5	6.19	157	5.70	145	13.78	350	16.34	415	M20	8-19	13	33
	5	2.50	64	5.50	140	10.00	254	8.50	216	7.32	186	6.50	165	15.35	390	17.91	455	M20	8-22	16	38
	6	2.75	70	5.50	140	11.00	279	9.50	241.5	8.50	216	6.89	175	17.91	455	21.45	545	M20	8-22	26	74
	8	2.80	71	5.90	150	13.50	343	11.75	298.5	10.62	270	8.26	210	20.67	252	24.21	615	M24	8-22	34	86
	10	3.00	76	6.30	160	16.00	406	14.25	362	12.75	324	9.84	250	23.81	605	27.36	695	M24	12-25	51	142
	12	3.38	86	4.00	178	19.00	483	17.00	432	15.00	381	11.24	285	28.74	730	32.78	830	M27	12-25	72	167
	14	3.63	92	4.20	190	21.00	533	18.75	476	16.25	413	12.60	320	31.50	800	35.43	900	M27	12-29	106	218
	16	4.00	102	8.5	216	23.50	597	21.25	540	18.50	470	13.98	355	34.25	840	38.58	980	M30	16-29	133	275
	18	4.50	114	8.74	222	25.00	635	22.75	578	21.00	533	14.96	380	36.22	920	40.55	1030	M30	16-32	176	315
	20	5.00	127	9.00	229	27.50	399	25.00	635	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	20-32	190	395
	24	6.06	154	10.50	267	32.00	813	29.50	749.5	27.25	692	18.70	475	45.51	1155	51.37	1305	M33	20-35	394	580
	30	6.50	165	11.50	292	38.75	985	36.00	914	33.75	857	22.38	580	54.13	1375	60.03	1525	M39	28-35	476	717
	32	7.50	190	12.50	318	41.75	1060	38.50	978	36.00	814	24.80	630	56.50	1435	62.40	1585	M39	28-41	618	880
	36	8.00	203	13.00	330	46.00	1168	42.75	1085	40.25	1022	26.77	680	62.40	1585	69.48	1765	M20	32-41	762	1042
D330 WF 連接尺寸	6	2.75	70					9.50	240	3.50	216	6.89	175	17.91	435	21.45	545	M20	8-22	28
	8	2.80	71					11.75	298	10.62	270	8.26	210	20.67	525	24.21	615	M24	8-22	36
	10	3.00	76					14.25	362	12.75	324	9.84	250	23.81	605	27.36	695	M24	12-25	53
	12	3.38	86					17.00	432	15.00	381	11.24	285	28.74	730	32.78	830	M27	12-25	74
	14	3.63	92					18.25	476	16.25	413	12.64	320	31.50	800	35.43	900	M27	12-29	110
	16	4.00	102					21.25	540	18.50	470	13.98	355	31.25	870	35.58	980	M30	16-29	138
	18	4.50	114					22.75	578	21.00	533	14.96	380	36.22	920	40.55	1030	M30	16-32	180
	20	5.00	127					25.00	635	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	20-32	196
	24	6.06	154					29.50	749	27.25	692	18.70	475	45.51	1156	51.37	1305	M33	20-35	400
	30	6.50	165					36.00	914	33.75	857	22.38	580	54.13	1375	60.03	1525	M39	28-35	482
	36	8.00	203					42.75	1085	40.25	1022	26.77	680	62.40	1585	69.48	1765	M18	32-42	468
D315 L 連接尺寸	2	1.72	43	4.25	108	6.50	165	5.00	127	3.62	92	4.33	110	11.02	280	13.58	345	M20	8-19	9	20
	3	2.50	64	4.50	114	8.26	210	6.63	168	5.08	127	4.92	125	12.40	315	14.96	380	M20	8-22	12	29
	4	2.50	64	5.00	127	10.00	254	7.87	200	6.18	157	5.70	145	13.78	350	16.34	415	M20	8-22	15	35
	5	2.75	70	5.50	140	11.00	279	9.25	235	7.32	186	6.30	165	15.35	3920	17.91	455	M20	8-22	18	40
	6	3.00	76	8.30	210	12.50	318	10.63	270	8.50	216	6.89	175	17.91	455	21.45	545	M24	12-22	28	81
	8	3.50	89	9.05	230	15.00	381	13.00	330	10.62	270	8.26	210	20.37	525	24.21	615	M27	12-26	37	94
	10	4.50	114	9.84	250	17.50	445	15.24	387	12.75	324	9.84	256	23.81	605	27.36	695	M30	16-29	56	156
	12	4.50	114	10.62	270	20.50	521	17.76	451	15.00	381	11.24	285	28.74	730	32.78	830	M30	16-32	79	183
	14	5.00	127	10.62	270	23.00	584	20.24	514	16.26	413	12.60	320	31.50	800	35.43	900	M33	20-32	116	239
	16	5.50	140	12.20	310	25.50	648	12.50	571	18.50	470	13.98	355	34.25	870	38.58	980	M33	20-35	146	302
	18	5.98	152	13.00	330	28.00	711	24.72	628	21.00	533	14.96	380	36.22	920	40.55	1030	M33	24-35	193	346
	20	5.98	152	13.80	350	30.50	775	27.00	686	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	24-35	209	434
	24	7.00	178	15.35	390	36.00	914	32.00	813	27.24	692	18.70	475	45.51	1156	51.37	1305	M39	24-41	433	638
	30	9.01	229	17.71	450	43.00	1092	39.25	997	27.69	703	22.38	580	54.13	1375	60.03	1525	M45	28-49	523	788
	36	9.88	241	20.07	510	50.00	1270	46.00	1168	34.88	886	26.77	680	62.40	1858	69.48	1765	M50	32-53	838	1146
D330 L 連接尺寸	6	3.00	76					10.63	270	8.50	216	6.89	175	17.01	455	21.45	545	M20	12-22	29
	8	6.50	89					13.00	330	10.62	270	8.26	210	20.67	525	24.21	615	M24	12-36	38
	10	4.50	114					15.24	387	12.75	324	9.84	250	23.81	605	28.36	695	M27	16-29	58
	12	4.50	114					17.76	451	15.00	381	11.24	285	28.74	730	32.78	830	M30	16-32	81
	14	5.00	127					20.24	514	16.26	413	12.60	320	31.50	800	35.43	900	M30	20-32	119
	16	5.50	140					22.30	591	18.50	470	13.98	355	34.25	870	38.58	980	M33	24-35	149
	18	5.98	152					24.72	628	21.00	533	14.96	380	36.22	920	40.55	1030	M33	24-35	198
	20	5.98	152					27.00	686	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	24-35	215
	24	7.00	178					32.00	813	27.24	692	18.70	475	45.51	1156	51.37	1305	M39	24-41	436
	30	9.01	229					39.25	991	27.69	703	22.38	580	54.13	1375	60.06	1525	M45	28-49	528
	36	9.88	241					46.00	1168	34.88	886	26.77	680	62.40	1585	69.48	1765	M50	32-52	843
