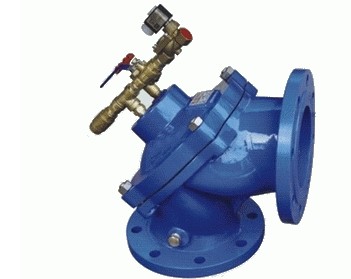

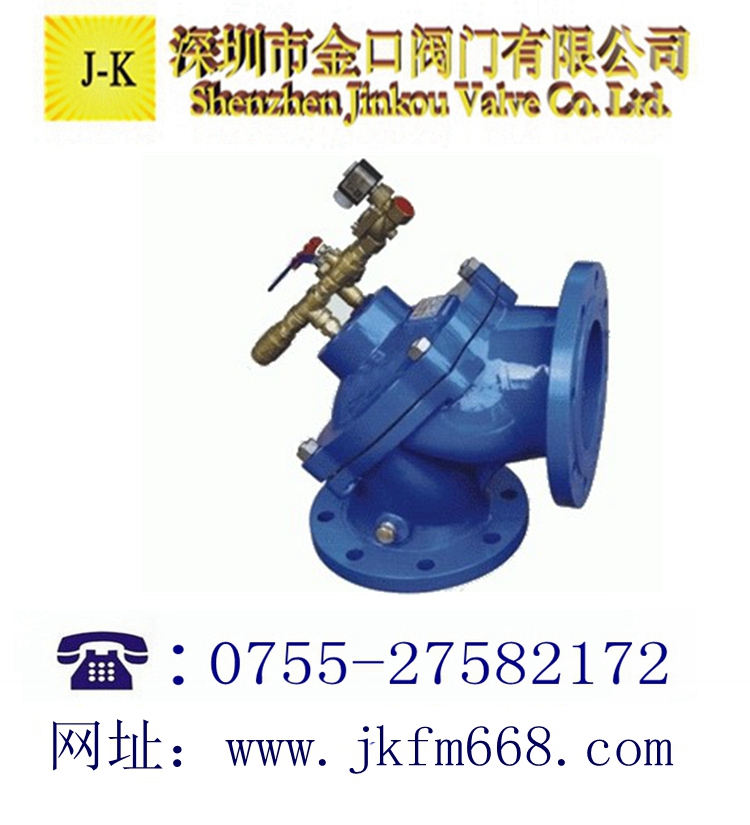

產品名稱：角式排泥閥

產品型號：100S

產品口徑：DN50～300

產品壓力：0.6-6.4MPa

產品材質：鑄鋼、不銹鋼、合金鋼等

角式排泥閥概述:

    100S角式排泥閥是一種用于消防用水與生活用水并聯的供水系統中，用來調配供水方向的閥門。當火災發生時，消防急需大量用水，立即切斷生活用水，確保足夠的消防用水；當消防停止用水壓力減小時，閥門自動打開，呈常開狀態，恢復生活供水。

     HB100S型角式排泥閥內部具有特殊強化隔膜片、不銹鋼彈簧等組成。具有開啟快，關閉壓力低等優點，經由外部液動（氣動）控制管路，集中控制，啟閉主閥作用等特點。角型隔膜排泥閥主要適用于水廠、水處理廠，做為排除水池內泥沙及污物。



     水利控制閥就是水壓控制的閥門，水力控制閥由一個主閥及其附設的導管﹑導閥﹑針閥﹑球閥和壓力表等組成。根據使用目的﹑功能及場所的不同可演變成遙控浮球閥﹑減壓閥﹑緩閉止回閥﹑流量控制閥﹑泄壓閥﹑水力電動控制閥、水泵控制閥等。

100S角式排泥閥前要安裝過濾器，并應便于排污的要求。

水利控制閥是一種利用水自潤式閥體，無須另加機油潤滑。但在工程中應用水力控制閥時，還存在一定誤區，如閥的適用條件，閥的設計選用要求，安裝要點等。





100S角式排泥閥工作原理:

      液動角式排泥閥由液壓缸和角式截止閥兩大部分組成，液壓缸為動力帶動閥板升降，使閥體通道開或閉以達到流體通斷。液壓缸活塞密封件L型皮碗，其密封性能好，經久耐用。皮碗選用吸水革制作，其壽命達兩年以上，經用戶使用后的反饋信息有多達5年未更換者有之。開啟速度快，一般在15秒鐘內閥板已全開，閥板與閥體為軟密封，關閉后密封性能好，無泄漏，以便維修更換，如配以電磁換回閥指控液壓缸，則能實現遠控、自控等。

B調試：本閥安裝于水系統后進行調試，開啟截止閥，開啟主閥針閥2圈到4圈，球閥全開，使閥體及上水腔充滿介質后，關閉球閥，調試其密性能，然后球閥打開，依據浮球液面的升降，調節本閥的工作性能。
維修保養與故障排除：
主閥的拆卸：
(1)取下外部配管及控制閥；

可能出現的故障及排除方法：
(2)按對角線對稱松開螺母，擰入頂絲，卸下閥蓋，取出彈簧；
(3)擰下閥桿止退螺母，取下膜片壓板及膜片；
(4)取出閥瓣，膠墊壓板和大“O”型膠圈；
(5)逆時針?biāo)砷_閥座，取出石棉墊圈。

故障現象	故障原因	排除方法
水池溢水	導閥橡膠墊片損壞 浮球焊縫摘水 連桿活塞被異物卡住	更換墊片 更換浮球 清除異物
水位過低	導閥體內有雜物 連桿活塞被異物卡住	清除雜物 調整過來
有異常聲音	主閥體內有雜物 關閉速度不合理	清除雜質 調節針閥開啟度

【 技術參數 】

密封試驗壓力MPa	殼體試驗壓力MPa	100S角式隔膜型公稱壓力
1.1、1.76	1.5、2.4	1.0Mpa、1.6Mpa

【 主要零件材料 】

零件名稱	薄膜	閥瓣、彈簧	閥體、閥蓋
100S角式隔膜型材料	尼龍強SX橡膠	不銹鋼	鑄鐵

【 外形尺寸 】 （ 法蘭連接尺寸符合GB4216 ）

公稱通徑DN（mm)|尺寸|型號	H7B100S-0.6、HB100S-0.6
	H	D	D1	z-Φd
80	140	195	160	4-18
100	150	215	180	8-18
150	185	280	240	8-23
200	245	335	295	8-23
250	340	395	350	12-23
300	395	445	400	12-23

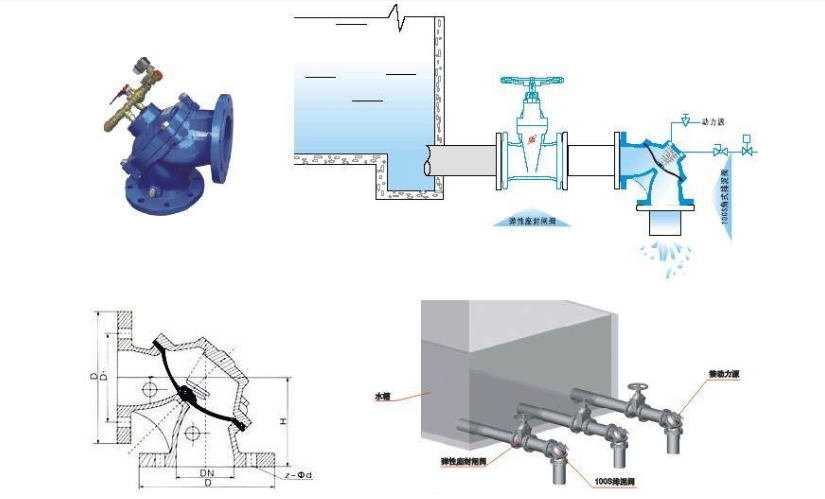

角式排泥閥示意圖：



維修保養：

 1、閥門應存干燥通風的室內，通路兩端須密封。

 2、長期存放的閥門應定期檢查，清除污物，并在加工面上涂防銹油。

 3、安裝后，應定期進行檢查，主要檢查項目:

 (1)密封面磨損情況。

 (2)閥桿和閥桿螺母的梯形螺紋磨損情況。

 (3)填料是否過時失效，如有損壞應及時更換。

 (4)閥門檢修裝配后，應進行密封性能試驗。
