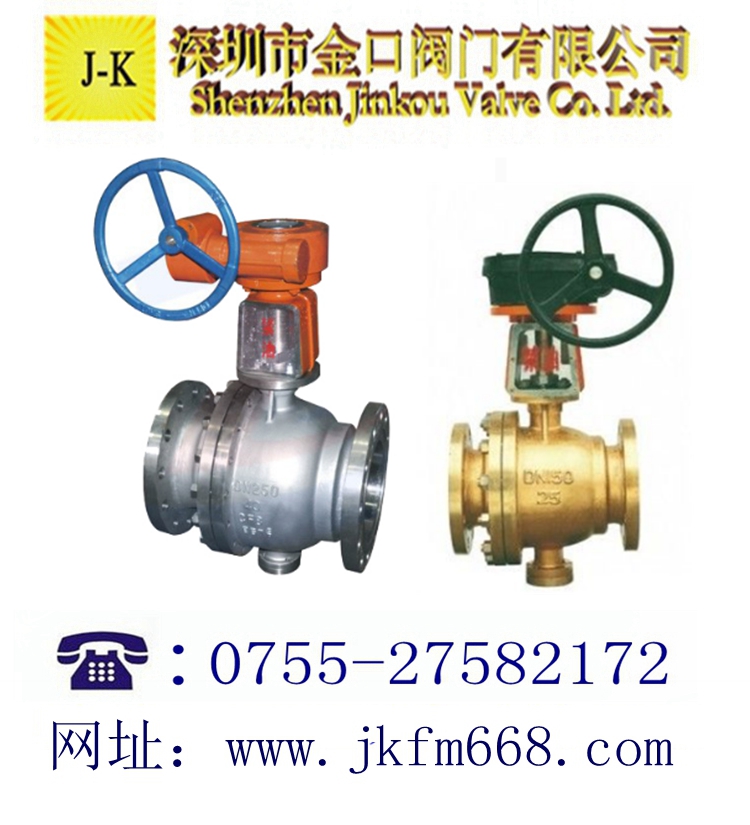

氧氣專用渦輪球閥產品概述：
YQ341F氧氣專用球閥屬于氧氣管道專用閥門，除了具有普通閥門用特點外，又鑒于它采用了質地優良的不銹鋼材質制造，又具有耐腐蝕、阻燃性能好、導電性好、傳熱性快等優點。本氧氣球閥作為冶金工業中輸送氧氣管路上的啟閉裝置，較其它通用閥門相比有許多特別嚴格的要求。因?yàn)檠鯕鈱僖兹家妆ｋU(xiǎn)品，所以必需防泄漏，防靜電，防火花，以避免發生事故。在結構上，設計為：閥瓣啟閉時閥桿只升降而不轉動，有效地降低了密封副磨損、填料磨損和上密封磨損；側法蘭上裝有接地螺釘，避免產生靜電火花；閥桿外露部分用有機玻璃密閉封蓋，用以防塵防油。
氧氣專用渦輪球閥產品特點：
氧氣不銹鋼球閥主要特點是本身結構緊湊，密封可靠，結構簡單，維護方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維護，適用氧氣、過氧化氫、甲烷和乙烯等介質，在各行業得到廣泛的應用。
球閥的優點：
氧氣球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：
1.流體阻力小，其阻力系數與同長度的管段相等。
2.結構簡單、體積小、重量輕。
3.緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4.操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5.維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6.在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7.適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

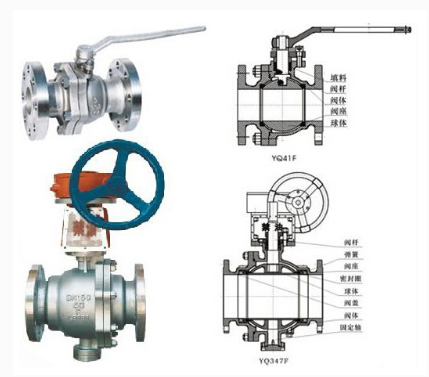

氧氣專用渦輪球閥結構圖：
氧氣專用渦輪球閥技術參數：
|
公稱通徑（DN）
|
15－350
|
|
公稱壓力（MPa）
|
1.6
|
2.5
|
4.0
|
|
試驗壓力
（MPa）
|
強度
|
2.4
|
3.75
|
6.0
|
|
密封
|
1.76
|
2.75
|
4.4
|
|
工作溫度
|
≤150℃
|
|
適用介質
|
氧氣
|
|
閥體閥蓋材質
|
不銹鋼
|
|
球體、閥桿材質
|
1Cr18Ni9Ti
|
|
密封圈材質
|
聚四氟乙烯
|
|
密封填料
|
聚四氟乙烯
|
氧氣專用渦輪球閥壓力試驗：
|
公稱壓力NominalPressure
|
1.6
|
2.5
|
4.0
|
|
強度試驗
Shell Test
|
2.4
|
3.8
|
6.0
|
|
水密封試驗
Water Seal Test
|
1.8
|
2.8
|
4.4
|
|
氣密封試驗
Air Seal Test
|
0.4-0.7
|
|
|
|
氧氣專用渦輪球閥技術規范 ：
|
設計依據
|
GB
|
|
設計標準
|
GB12237-89
|
|
結構長度
|
GB12221-89
|
|
連接法蘭
|
GB/T 9113-2000 JB/T79-94
|
|
試驗和檢驗
|
JB/T 9092-99
|
氧氣專用渦輪球閥連接尺寸：PN1.6MPa
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
400
|
|
H
|
59
|
63
|
75
|
85
|
95
|
107
|
140
|
152
|
178
|
252
|
272
|
342
|
|
W
|
130
|
130
|
160
|
180
|
230
|
230
|
400
|
400
|
650
|
1050
|
1050
|
1410
|
|
Wt（㎏）
|
2.5
|
3
|
5
|
6
|
7
|
10
|
15
|
19
|
33
|
58
|
93
|
160
|
維修保養:
1、閥門應存干燥通風的室內，通路兩端須密封。
2、長期存放的閥門應定期檢查，清除污物，并在加工面上涂防銹油。
3、安裝后，應定期進行檢查，主要檢查項目:
(1)密封面磨損情況。
(2)閥桿和閥桿螺母的梯形螺紋磨損情況。
(3)填料是否過時失效，如有損壞應及時更換。
(4)閥門檢修裝配后，應進行密封性能試驗。
