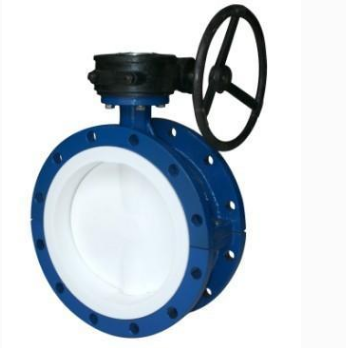

【D341F₄-10 型渦輪法蘭式襯氟蝶閥】適用于各種不同類型工業管道中液體和氣體（包括蒸汽）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

一、渦輪法蘭式襯氟蝶閥產品介紹 ：
氯堿專用氟塑料全襯球閥是用隨閥桿一起轉動的蝶板作啟閉件，實現閥門的開啟、關閉與調節。

襯氟蝶閥結構緊湊、重量輕、開閉迅速、流體阻力小、切斷和節流都可適用，而且具有較好的流量調節作用。與同參數其它閥門比較，蝶閥平均減輕重量30－50％。蝶板旋轉90°，即可實現啟、閉過程；由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。

二、渦輪法蘭式襯氟蝶閥基本結構 ：

基本類型有對夾式和法蘭式兩種型式，均采用對分兩片式閥體組合，閥座與閥體內襯一體化，屬強制密封全襯里型蝶閥。閥門工作時，只有整體襯氟的襯套、熱覆氟塑料的蝶板與介質接觸，確�？煽康哪透g性能：閥門關閉時，蝶板擠壓襯套，形成無間隙密封。

三、渦輪法蘭式襯氟蝶閥產品特點：

1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線)，具有雙向密封功能，壓力、流量可自由調節。

2.采用先過專利技術加工的襯氟蝶板，氟塑料與金屬基體無間隙緊密結合，有效排盡夾層氣泡，消除起層、開裂等工藝缺陷。

3.閥座徑向密封設有360°彈性增力墊，施加徑向回復力，自動調節形變，可靠保證長期使用狀態下無介質內漏。

4.蝶板上、下軸肩采用多級加載彈性密封，實現密封自動補償，使上下軸密封副構成無間隙，保證介質無外漏。

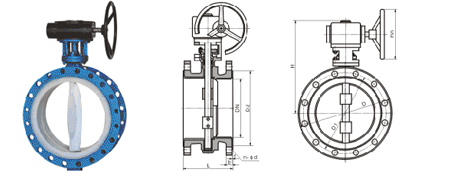

四、渦輪法蘭式襯氟蝶閥結構圖：

五、渦輪法蘭式襯氟蝶閥設計規范 ：
遵循Q/320621 EXP05、GB/T 12238、API609、MSS SP-67、MSS SP-68等標準。

型號	工作溫度	型號	工作溫度
D41F/P D341F/P	≤180℃	D41F2 D341F2	≤120℃
D41F/R D341F/R		D41GXPP D341GXPP	≤100℃
D41F4 D341F4		D41GXPO D341GXPO	≤110℃
D41F46 D341F46	≤150℃	D41U D341U	≤100℃
D41F3 D341F3	≤120℃

六、主要連接尺寸及重量：

公稱同徑	標準值													參考值
DN mm	L		D		D1		D2		b			f	z-φd	H		H2		H3		H4		D0	L1	L		L3		Wkg
	PN1.0/PN1.6（MPa）
50	108	160/165		125		99		16/20		3	4-φ18				85		120				35						220		12.5
65	112	180/185		145		118		18/20		3	4-φ18				95		130				35						220		17
80	114	195/200		160		132		18/20		3	4-φ18/8-φ18				110		140				35						220		21
100	127	215/220		180		155		20/22		3	8-φ18				122		160				35						300		24.5
125	140	245/250		210		184		22/22		3	8-φ18				138		180				35						300		30.5
150	140	280/285		240		210		22/24		3	8-φ23				158		200		78		35		230	115	99		300		42.5
200	152	335/340		295		265		22/24		3	8-φ23/12-φ23				188		220		110		55		230	172	99		400		86
250	165	390/405		350/355		319		24/26		3	12-φ23/12-φ26				224		260		110		55		280	172	99		400		114
300	178	440/460		400/410		368		26/28		4	12-φ23/12-φ26				254		290		110				310	172	99				142
350	190	500/520		460/470		428		26/30		4	16-φ23/12-φ26				288		340		110				310	172	136				198
400	216	565/580		515/525		480		26/32		4	16-φ25/16-φ30				305		370		128				310	384	197				268
450	222	615/640		565/585		532/548		26/34		4	20-φ25/20-φ30				340		742		128				380	487	244				358
500	229	670/715		620/650		585/609		28/36		4	20-φ25/20-φ33				372		742		136				380	487	244				468
600	267	780/840		725/770		685/720		28/38		5	20-φ30/20-φ36				440		922		125				450	571	270				608
700	292	895/910		840		794		30/40		5	24-φ30/24-φ36				475		976		125				450	571	270				788
800	318	1010/1025		950		901		32/42		5	24-φ34/24-φ39				530		1037		200				450	591	295				1038
900	330	1110/1255		1050		1001		34/44		5	28-φ34/28-φ39				580		1234		200				560	591	295				1340
1000	410	1220/1255		1160/1170		1112		34/46		5	28-φ34/28-φ42				648		1302		200				560	591	295				1728
1200	470	1450/1485		1380/1390		1325		38/52		5	32-φ41/32-φ48				820		1365		273				560	1095	365				2198
