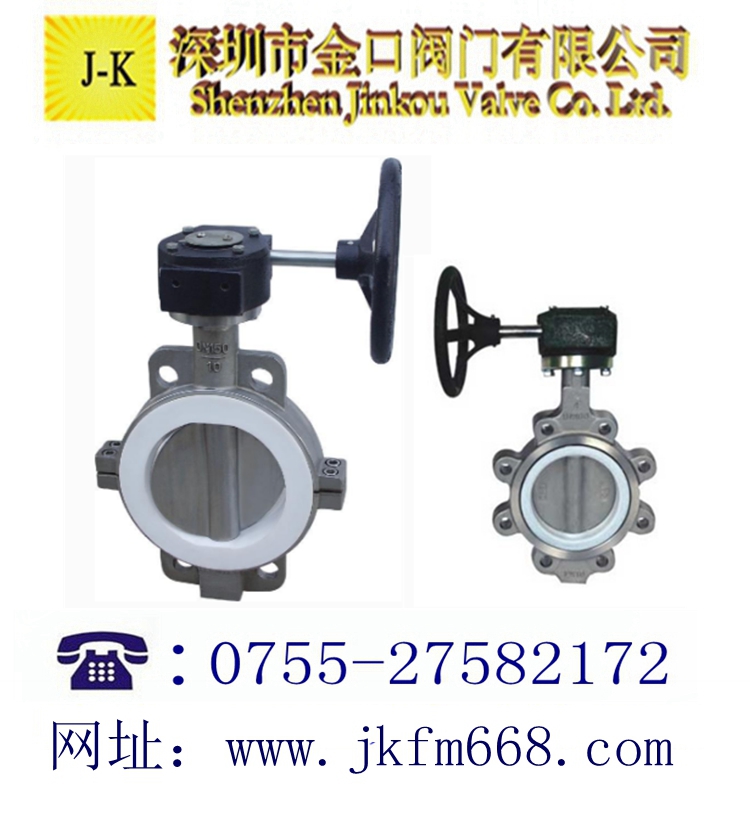

不銹鋼蝸輪襯氟蝶閥產品概述：
D371F不銹鋼蝸輪襯氟蝶閥閥體、閥座與閥板內襯聚四氟乙烯一體化，閥門工作 時，只有閥體內襯與蝶板與介質接觸，閥門可承受襯里材料介紹的介質腐蝕，采用 四極密封結構并在密封面處配以耐溫抗老化的的彈性四氟襯墊，完全達到介質的零 泄漏。
不銹鋼蝸輪襯氟蝶閥工作原理：
D371F不銹鋼蝸輪襯氟蝶閥適用在0℃～120℃的各種濃度的王水、硫酸、鹽酸、氫 氟酸和各種有機酸、強酸、強氧化劑，深圳金口閥門有限公司生產的FEP蝸輪襯氟 蝶閥適用于濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
氟塑料襯里蝶閥系列：
1.其基本類型有兩種,即D71F4 和D71F46(中線)以及D71F4 和D71F46(偏心)全襯里型 對夾式蝶閥,采用對分兩片閥式組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥 座與襯塑蝶板與介質接觸,產品可承受"除熔融堿金屬和元素氟"外的任何介質腐蝕,其 中D71F4 閥桿也蝶板(鍛)為一體,表面均勻包裹一層FEP.閥體通道內表面光滑,流體阻 力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面處配以耐溫抗老 化SI橡膠的彈性襯墊閥座,完全達到介質的零泄露.
2.有上述型號擴展而成的D71F和D41F型法蘭連接閥體全襯里,蝶板為不銹鋼的襯里型 蝶閥.
蝸輪襯氟蝶閥結構特點:
1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓 力、流量可自由調節;
2.偏心蝶閥為二維方向偏心產生的凸輪效應會使密封副產生足夠的密封比壓,并 且隨著工作壓力的升高,密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密 封效果更理想.
3.四級加載彈性密封,絕對保證了閥門內、外的零泄露;
a.軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈;
b.軸頭端面采用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合;
c.軸的徑向采用O型圈與金屬墊的組合;
d.閥座鑲在有彈性條的閥體槽內;
4.采用可調性彈子定位,定位準確,結構簡單.
(*采用O型圈是為了防止意外泄漏時的安全措施)
5.法蘭連接雙偏心蝶閥試用于壓力較高場合.

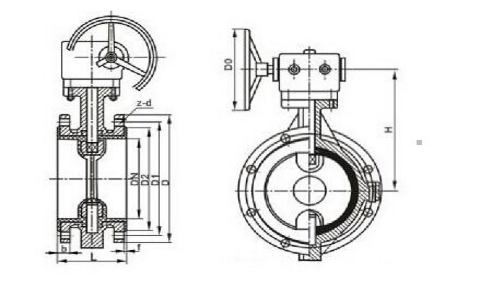

襯氟蝸輪蝶閥結構圖：
襯氟蝸輪蝶閥性能規范:
|
遵循規范
|
STANDARD
|
|
設計與制造 Design
|
GB 12238
|
|
結構長度
Face to face
|
GB 12221 (短一長系列)
|
|
法蘭尺寸
End flange
|
JB78/JB79 (GB.HG.SH)
|
|
壓力試驗
Test
|
GB/T 13927
|
|
標志
Symbol
|
GB 12220
|
|
供貨
Supply
|
GB/T 12252
|
法蘭連接蝶閥（偏心）
設計與制造符合中國國家標準
基本結構形式（*蝶板軸相對閥體/閥座中心有二維偏心）
a.DA 43F 半襯里型
閥體全襯里/蝶板與蝶板軸為不銹鋼(不襯)/蝶板與軸由銷釘連接/閥體為整體式;
b.DA 43F4 6 全襯里型
閥體全襯里/蝶板與蝶板軸全襯層/蝶板與軸固定連接/閥體為整體式.
基本型號
氟蝸輪蝶閥公稱壓力 PN0.6-2.5(MPa) 公稱通徑 DN40-1000（mm)
|
手動
|
DA 43F（半襯）
|
蝸 輪
轉 動
|
DA 343F（半襯）
|
|
DA 43F3（全襯里）
|
DA 343F3（全襯里）
|
|
DA 43F46（全襯里）
|
DA343F46（全襯里）
|
|
氣動
|
DA 643F（半襯）
|
電動
|
DA 943F（半襯）
|
|
DA 643F3（全襯里）
|
DA 943F3（全襯里）
|
|
DA643F46（全襯里）
|
DA9 43F46（全襯里）
|
襯氟蝸輪蝶閥主要連接尺寸及重量 Dimensions and weights
|
公稱通徑
|
標準值
|
參考值
|
|
DN (mm)
|
NPS (inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D0
|
H
|
W(kg)
|
|
PN1.6(MPa)
|
|
40
|
11/2
|
106
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
160
|
140
|
10
|
|
50
|
2
|
108
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
200
|
160
|
12
|
|
65
|
21/2
|
112
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
250
|
160
|
13
|
|
80
|
3
|
114
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
260
|
170
|
14
|
|
100
|
4
|
127
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
300
|
180
|
16
|
|
125
|
5
|
140
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
300
|
275
|
18
|
|
150
|
6
|
140
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
200
|
295
|
42
|
|
200
|
8
|
152
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
200
|
320
|
78
|
|
250
|
10
|
250
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
240
|
385
|
120
|
|
300
|
12
|
270
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
240
|
390
|
145
|
|
350
|
14
|
290
|
520
|
470
|
435
|
4
|
38
|
16-φ25
|
240
|
460
|
202
|
|
400
|
16
|
310
|
580
|
525
|
485
|
4
|
40
|
16-φ30
|
280
|
510
|
235
|
|
450
|
18
|
330
|
640
|
585
|
545
|
4
|
44
|
20-φ30
|
280
|
540
|
368
|
|
500
|
20
|
350
|
705
|
650
|
608
|
4
|
46
|
20-φ34
|
320
|
570
|
420
|
|
600
|
24
|
390
|
755
|
770
|
718
|
5
|
54
|
24-φ41
|
320
|
660
|
750
|
|
700
|
28
|
430
|
840
|
840
|
788
|
5
|
54
|
24-φ41
|
360
|
710
|
1028
|
|
800
|
32
|
470
|
910
|
950
|
898
|
5
|
54
|
24-φ41
|
380
|
780
|
1690
|
|
900
|
36
|
510
|
1120
|
1050
|
998
|
5
|
54
|
28-φ41
|
400
|
885
|
1815
|
|
1000
|
40
|
550
|
1255
|
1170
|
1110
|
5
|
60
|
28-φ48
|
500
|
990
|
2050
|
