【襯氟球閥】專業生產廠家，由本廠自主研發生產的【球閥】質量可靠、價格合理、售后服務完善�！阂r氟球閥』適用于各種輕重工業及樓宇管道。能恩品質，全球共享!【球閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域�！�球閥】特點：（1）流體阻力小，全通徑的球閥基本沒有流阻。（2）結構簡單、體積小、重量輕。（3）緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。（4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。（7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

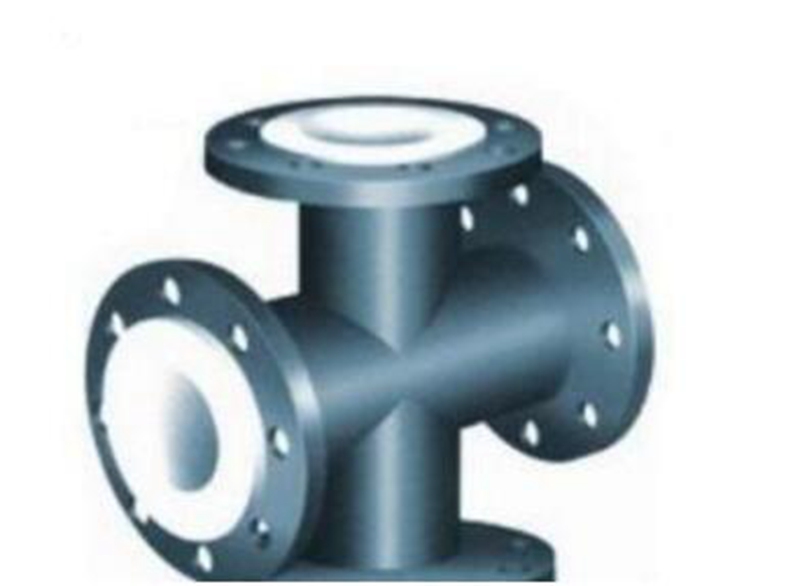

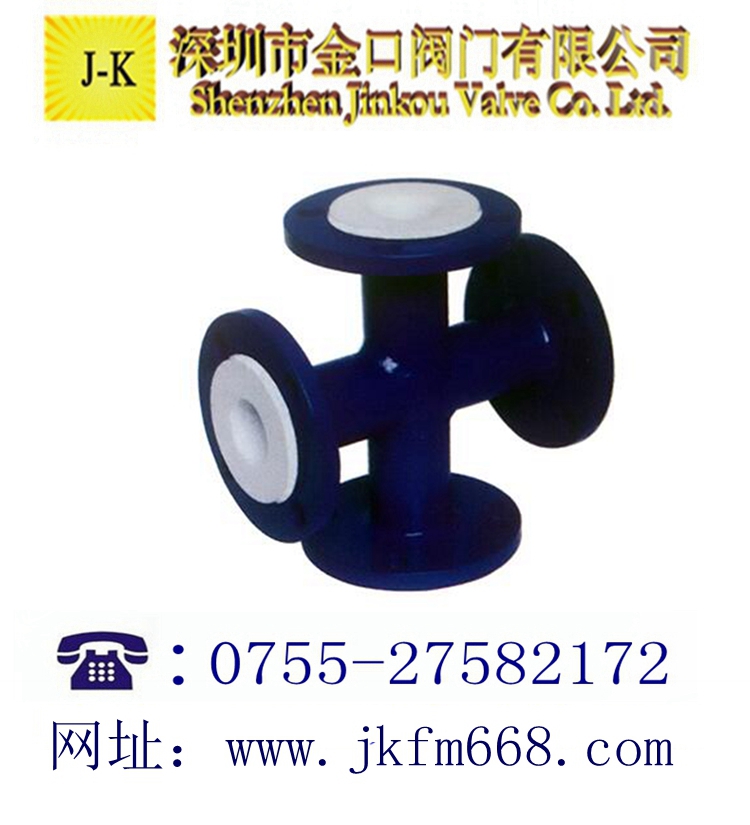

一、CFST型襯氟四通概述：

　　　聚四氟乙烯襯里防腐蝕管道經過多年來的實際使用，直接影響其使用壽命和性能穩定的因素是溫度、壓力、介質等。優質的材料和先進制造工藝方法是聚四氟乙烯襯里產品的質量保證。本公司自引進與研究整體模壓聚四氟乙烯襯里技術 以來，經過工程技術人員多年來的不懈努力，成功研制開發出整體模壓襯里產 品。

二、CFST型襯氟四通其特點如下：

　1、使用溫度高：在強腐蝕介質條件下，可以滿足使用溫度范圍-60℃～150℃，在此溫度范圍內（除了熔融堿金屬、元素氟及芳香烴類外），可滿足所有化學介質。
　2、耐真空：在-60℃～150℃范圍內，可在真空條件下使用，在化工生產中，經 常由于冷卻、縱向排放、泵閥不同步操作等情況下引起局部真空狀態。
　3、耐高壓：在溫度使用范圍內，可承受高達3Mpa的使用壓力。
　4、抗?jié)B透：選用優質的樹脂，經過先進襯里工藝加工成高密度、足夠厚度的PTFE 襯里層，使產品具有優越的抗?jié)B透性。
　5、整體模壓燒結工藝襯里，解決了鋼-氟冷熱伸縮的難題，使其達到同步伸縮。
　6、采用了標準化尺寸配制，特別是化工管線中使用的管道、管配件都具有很強的互換性，為安裝、備件提供了很大的方便。

三、CFST型襯氟四通設計特點：
　　　選用最好的聚四氟乙烯樹脂經合理配方，采用整體模壓，將氟塑料與鋼管基體熱熔結合。使整個襯氟管（件）具有以下特點：
　 a. 　無搭接縫、耐沖擊、耐老化、耐正負壓。表面平滑，任何形狀鋼件均可襯。
　 b. 　適用溫度：-60～150℃
　 c. 　通用壓力：-0.07Mpa～2.5Mpa

四、CFST型襯氟四通用途：

　襯氟管道管件系列產品質量可靠、技術先進，被廣泛應用于化工、電力、冶煉、制藥、食品、環保、電鍍等領域，可通過各種濃度的酸、堿、鹽等，是目前耐腐蝕性能最好的防腐管。

襯氟球閥基本型號：

手動	Q41F3	蝸輪	Q341F3
	Q41F46		Q341F46
氣動	Q645F3	電動	Q941F3
	Q645F46		Q941F46

襯氟球閥技術規范：

設計標準	GB12237
結構長度	GB12221
法蘭標準	JB/T79-94
法蘭標準	GB9113.1-26
檢驗試驗	JB/T9092-99
驅動方式	手動、電動、氣動、蝸輪

襯氟球閥主要零部件材料表：

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	C	P8	R8	R3	R3
1	閥體／閥蓋	A216-C	A216-WCB	A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
2	球體/閥桿	A216-WCB		A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
3	襯里／閥座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
4	填料/壓蓋	PTFE(F4)		A351-CF3		A351-CF3
5	填料	A216-WCB		A351-CF8		A351-CF8
6	支架	A193-B7		A194-8		A193-B8M
7	緊固螺栓	A193-B7		A193-B8M		A194-8
8	螺母	A194-2H		A194-8		A194-8
9	操作手柄	A216-WCB		A216-WCB		A216-WCB

襯氟球閥主要外形和連接尺寸：

公稱通經		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)	L	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	140	105	75	55	2	16	4-φ14
25	1	150	115	85	65	2	16	4-φ14
32	5/4	165	135	100	78	2	18	4-φ18
40	3/2	180	145	110	85	3	18	4-φ18
50	2	200	160	125	100	3	20	4-φ18
65	5/2	220	180	145	120	3	20	4-φ18
80	3	250	195	160	135	3	22	4-φ18
100	4	280	215	180	155	3	22	8-φ18
125	5	320	245	210	185	3	24	8-φ18
150	6	360	280	240	210	3	24	8-φ23
200	8	457	335	295	265	3	26	8-φ23
250	10	533	390	350	320	3	28	12-φ23
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	130	105	75	55	2	16	4-φ14
25	1	140	115	85	65	2	16	4-φ14
32	5/4	165	135	100	78	2	18	4-φ18
40	3/2	165	145	110	85	3	18	4-φ18
50	2	203	160	125	100	3	20	4-φ18
65	5/2	222	180	145	120	3	20	4-φ18
80	3	241	195	160	135	3	22	8-φ18
100	4	305	215	180	155	3	24	8-φ18
125	5	356	245	210	185	3	26	8-φ18
150	6	394	280	240	210	3	28	8-φ23
200	8	457	335	295	265	3	30	12-φ23
