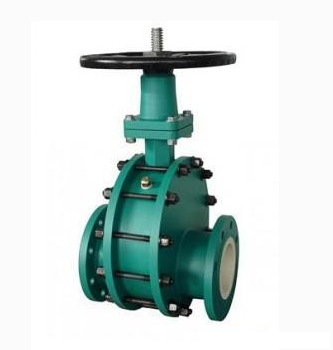

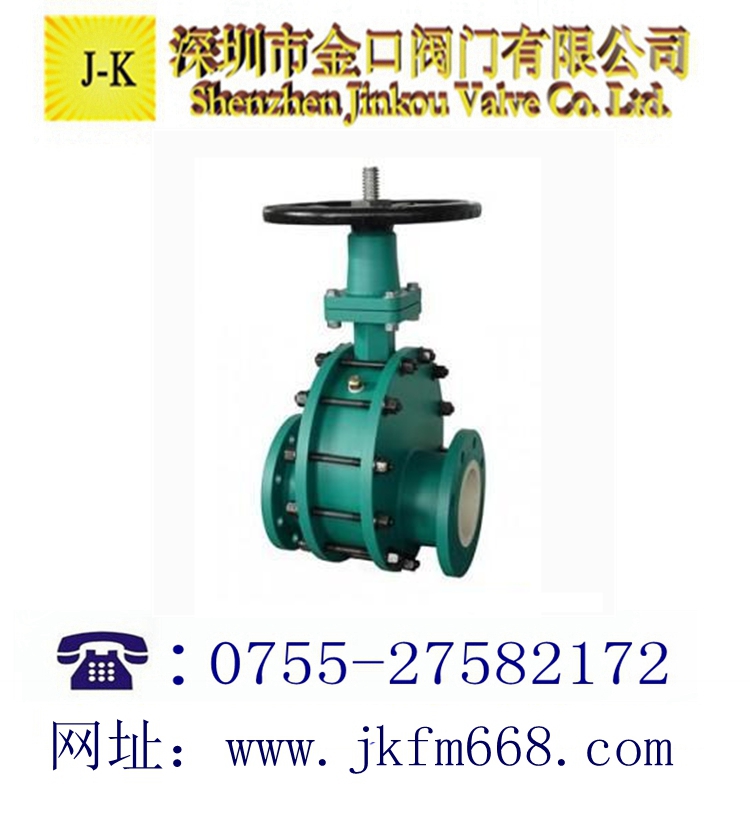

陶瓷雙閘板閥又稱陶瓷平行雙閘板閘閥或干灰閥，是陶瓷閘閥的一種。故其結 構與工作原理與陶瓷閘閥一致，其啟閉體(閥板)由閥桿帶動閥座密封面作升降運 動，可接通或截斷流體的通道。當閥門部分開啟時，在閘板背面產生渦流，易引起 閘板的侵蝕和震動，也易損壞閥座密封面，修理困難，通常適用于不需要經常啟 閉，而且保持閘板全開或全閉的工況。通過設置在閥蓋內側的陶瓷軌道條以及設置 在三通閥芯內的助力彈簧，能夠有效地使左、右閘板緊貼在陶瓷軌道條上運動時， 不產生任何泄漏，從而保證閥體的正常運行，本實用新型結構簡單、安裝使用方 便。
陶瓷雙閘板閥主要用于干粉物料的進、放料及輸送管道上，作截止和接通介質 通道用，做倉泵出料閥、平衡閥、排氣閥、排堵閥，也可用作管路切換閥和灰?guī)煨? 灰閥，具有密封性能好、啟動負荷小、卡灰及積灰現象少、耐磨性強、使用壽命長 的特點。陶瓷雙閘板閥通常采用法蘭連接方式，可分為手動和電動兩種驅動方式。
具體來說此系列產品使用范圍為：
1.電廠除灰—干除灰系統；
2.選礦廠—干礦粉狀物料的選擇、輸送；
3.水泥行業—干粉料輸送、放料；
4.面粉廠—面粉輸送管道。
5.其它粉末或微小固體顆粒等高磨損介質的輸送，因這些工礦介質中常有硬質顆粒 和纖維性的污垢等物體，該閥在管道系統中作為啟閉裝置，能起到極好的作用。
陶瓷平行雙閘板閘閥特點:
1．該閥門具有先進的設計理念，其有普通閥門不可比擬的特性，作為流體控制系統有效地解決了長期以來無法解決的因雜物而造成的閘閥密封面損壞而泄漏的現象。
2．該閥門采用了彈簧自密封結構及特殊型的密封面，使密封副不論在任何位置始終保持吻合，能徹底刮除密封面上粘結的殘留污垢（如泥沙、焊渣等附著物），密封面不受到任何損壞，由于密封面堆焊了高硬度的耐腐蝕的合金材料，經諸多廠家使用后證明該結構不但能刮盡密封面的各種污垢，而且能把ф5mm的不銹鋼焊條切斷，而密封面無絲毫損壞，工作正常。
3．由于閥門中彈簧自密封結構能自動補償密封面正常的磨損，一方面由于密封性極強泄漏率為零，另一方面大大提高了閥門的工作使用壽命，為企業節約了成本。
4．該閥門采用了楔式滾柱式開關機構，能輕便地開關閥門，并能補嘗密封面少量泄漏的預警裝置。如果閥門出現微小泄漏，只要關緊手輪就能使閥門保持零泄漏，而普通閥門不具備這項技能。
5．由于采用了特殊開關機構，防止了普通閘門因溫度變化很大，使閘板卡死，而打不開的現象。
6．該閥在底部設有自動排污系統，始終保持閥體內腔清潔，無殘留物。
7．閥體內設有防塵機構，保證閥門內腔不會有污物浸入，而使內部機構失靈
陶瓷平行雙閘板閘閥結構特點:
1、閥板、閥座均采用增韌工程陶瓷制造，耐沖刷、耐磨損性能優良；
2、兩閘板之間設置有彈簧，以彈簧雙向柔性預緊壓力來實現自緊式密封，具有低壓雙向密封，啟閉過程無卡塞及積灰現象的性能；
3、閥門啟閉過程中，閥板子旋轉與閥座均勻磨合，密封性能持久耐用；
4、處于干粉介質中的密封面在頻繁啟閉過程中磨損均勻，關閉密封性能高，使用壽 命長；
5、閥體對通道采用偏心設計，在閥板開啟排泄物料時會產生物料渦流，物料渦流會 清掃閥體內腔的卡塞物料，另設計有吹灰口，以便于通過外接氣源來輔助清除閥門 內的積灰及檢修閥門時使用。
陶瓷平行雙閘板閘閥主要性能材料：
|
5
|
閥桿
|
2CR13
|
10
|
氣動裝置
|
|
|
4
|
連接桿
|
Q235-A
|
9
|
螺母
|
2H
|
|
3
|
閥座
|
工程陶瓷
|
8
|
雙頭螺栓
|
B7
|
|
2
|
閥板
|
WCB 工程陶瓷
|
7
|
支架
|
WCB
|
|
1
|
閥體
|
WCB
|
6
|
閥體
|
WCB
|
|
序號
|
|
材料
|
序號
|
名稱
|
材料
|
維修保養：
1、閥門應存干燥通風的室內，通路兩端須密封。
2、長期存放的閥門應定期檢查，清除污物，并在加工面上涂防銹油。
3、安裝后，應定期進行檢查，主要檢查項目:
(1)密封面磨損情況。
(2)閥桿和閥桿螺母的梯形螺紋磨損情況。
(3)填料是否過時失效，如有損壞應及時更換。
(4)閥門檢修裝配后，應進行密封性能試驗。
