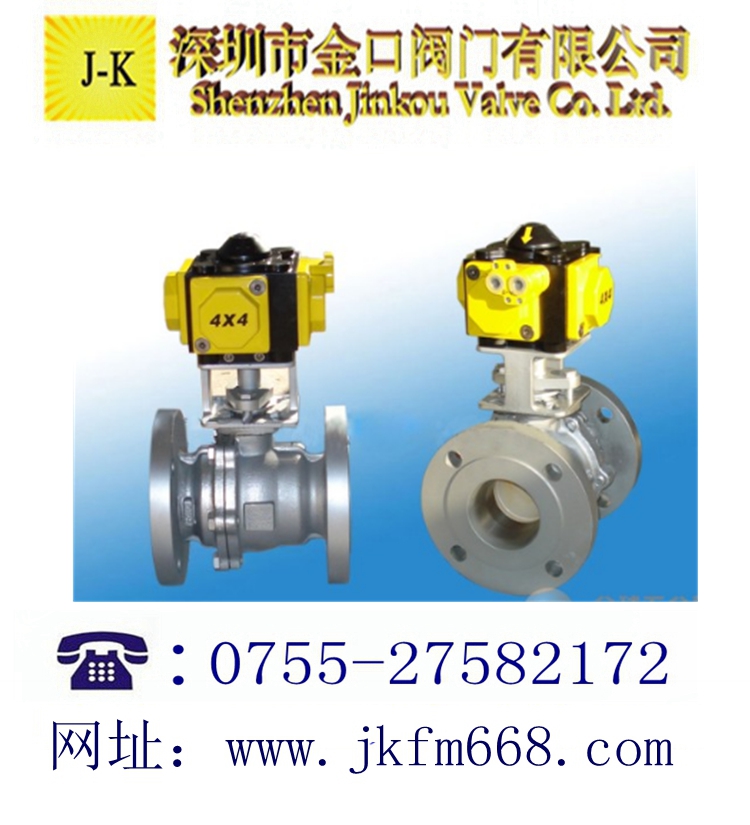

氣動半襯陶瓷球閥的詳細資料：
氣動半襯陶瓷球閥具有超強的耐腐蝕、耐高溫、耐磨損及耐沖蝕等顯著特點。廣 泛應用于石化、冶金、造紙、電站、煉油等行業的各類酸堿鹽氣體、液體、高溫 蒸汽和泥漿輸送系統中。是強腐蝕場合下鈦金屬閥、蒙乃爾閥的理想替代產品。 氧化鋯陶瓷球閥具有成本低，運行經濟性高和壽命長（是鈦閥的2～4倍）的優 點。
氣動半襯陶瓷球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用于流體的調節與 控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的 剪切力，特別適用于含纖維、微小固體顆料等介質。而多通球閥在管道上不僅可 靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩 個通道相連。
氣動半襯陶瓷球閥工作原理：
球閥它具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。球 閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度 的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用，但近 來的發展已將球閥設計成使它具有節流和控制流量之用，如V型球閥。
球閥的主要特點是本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球 面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天 然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、 甲烷和乙烯等，在各行業得到廣泛的應用。球閥閥體可以是整體的，也可以是組 合式的。
氣動全襯陶瓷硬密封球閥閥門基本參數：
產品品名：氣動全內襯陶瓷硬密封球閥
產品型號：Q641TC-150C
公稱尺寸：DN15—DN200 （1/2”—8”）
公稱壓力：150LB
閥體設計：GB/T 12237-2007
連接方式：RF突法蘭ANSI B16.5
結構長度: ANSI B16.10-2000
工作溫度：-20—230℃
驅動方式：氣動
閥體材質：碳鋼鍛件A105N
閥門檢驗與試驗：JB/T 9092-1999
|

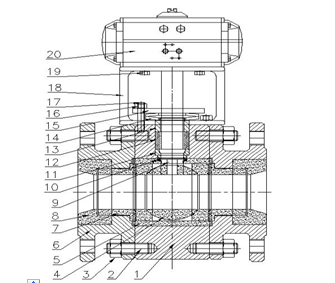

序號
|
零件名稱
|
材質
|
|
1
|
閥體
|
A105N
|
|
2
|
閥體螺柱
|
A193-B7
|
|
3
|
閥體螺母
|
A194-2H
|
|
4
|
閥球
|
結構陶瓷
|
|
5
|
中體
|
結構陶瓷
|
|
6
|
閥蓋
|
A105N
|
|
7
|
閥座
|
結構陶瓷
|
|
8
|
接管
|
結構陶瓷
|
|
9
|
閥桿
|
17-4PH
|
|
10
|
墊片
|
PTFE
|
|
11
|
軸套
|
SS304
|
|
12
|
填料
|
PTFE
|
|
13
|
填料壓套
|
WCB
|
|
14
|
蝶形彈簧
|
SS304
|
|
15
|
壓板
|
CF8
|
|
16
|
壓板螺母
|
A194-2H
|
|
17
|
壓板螺柱
|
A193-B7
|
|
18
|
支架
|
CF8
|
|
19
|
螺栓
|
A193-B7
|
|
20
|
氣動執行器
|
|
氣動全襯陶瓷硬密封球閥國標GB/T 9113.1-2000 PN1.6MPa RF突面法蘭
|
DN
|
D
|
C
|
R
|
T
|
f
|
n-d
|
H(Appx.)
|
|
15
|
95
|
65
|
46
|
14
|
2
|
4-M12
|
85
|
|
20
|
105
|
75
|
56
|
16
|
2
|
4-M12
|
94
|
|
25
|
115
|
85
|
65
|
16
|
2
|
4-M12
|
98
|
|
32
|
135
|
100
|
76
|
18
|
2
|
4-M16
|
112
|
|
40
|
145
|
110
|
84
|
18
|
2
|
4-M16
|
124
|
|
50
|
160
|
125
|
99
|
20
|
2
|
4-M16
|
135
|
|
65
|
180
|
145
|
118
|
20
|
2
|
4-M16
|
156
|
|
80
|
195
|
160
|
132
|
20
|
2
|
8-M16
|
177
|
|
100
|
215
|
180
|
156
|
22
|
2
|
8-M16
|
207
|
|
125
|
250
|
210
|
184
|
22
|
2
|
8-M16
|
240
|
|
150
|
285
|
240
|
211
|
24
|
2
|
8-M20
|
240
|
|
200
|
340
|
295
|
266
|
24
|
2
|
12-M20
|
—
|
氣動全襯陶瓷硬密封球閥美標ANSI B16.5-2009 150LB RF突面法蘭
|
NPS
|
D
|
C
|
R
|
T
|
f
|
n-d
|
H(Appx.)
|
|
1/2"
|
90
|
60.3
|
34.9
|
11.6
|
2
|
4-M12
|
85
|
|
3/4"
|
100
|
69.9
|
42.9
|
132
|
2
|
4-M12
|
94
|
|
1"
|
110
|
79.4
|
50.8
|
14.7
|
2
|
4-M12
|
98
|
|
1-1/4"
|
115
|
88.9
|
63.5
|
16.3
|
2
|
4-M12
|
112
|
|
1-1/2"
|
125
|
98.4
|
73.0
|
17.9
|
2
|
4-M12
|
124
|
|
2"
|
150
|
120.7
|
92.1
|
19.5
|
2
|
4-M16
|
135
|
|
2-1/2"
|
180
|
139.7
|
104.8
|
22.7
|
2
|
4-M16
|
156
|
|
3"
|
190
|
152.4
|
127.0
|
24.3
|
2
|
4-M16
|
177
|
|
4"
|
230
|
190.5
|
157.2
|
24.3
|
2
|
8-M16
|
207
|
|
5"
|
255
|
215.9
|
185.7
|
24.3
|
2
|
8-M20
|
240
|
|
6"
|
280
|
241.3
|
215.9
|
25.9
|
2
|
8-M20
|
240
|
|
8"
|
345
|
298.5
|
269.9
|
29
|
2
|
8-M20
|
——
|
|
