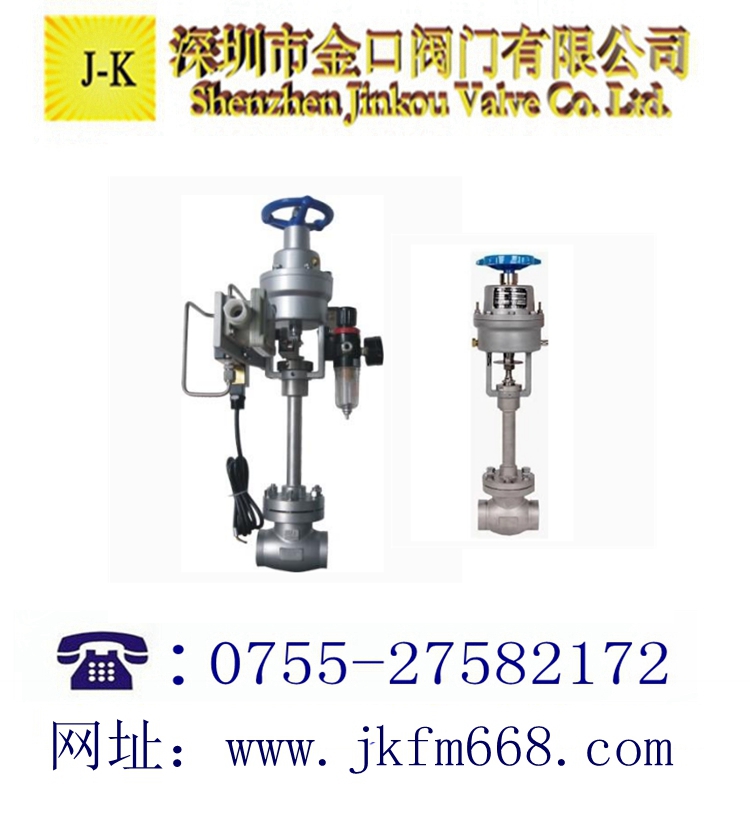

超低溫氣動緊急切斷閥概述：

      本產品適用于低溫貯槽、槽車和罐車上切斷和流通介質，并在出現故障時能及     時切斷介質。 這種新型閥門具有結構簡單、體積小、重量輕、密封可靠、操作方  便、啟閉靈活、適用性廣等優點，廣泛用于 LO2、LN2、LAr、LNG 及其它低溫介質,  具有防火、防靜電、防爆功能。

 超低溫氣動緊急切斷閥主要性能規范 ：

 1 執行標準：JB/T7749-2005；JB/T9094-1999；JB/T4780-2002
 2 公稱壓力：1.6MPa
 3 使用溫度：-196℃～+80℃
 4 公稱通徑：20mm～100mm
 5 主體材質：閥體： CF8
   閥桿、閥瓣： 不銹鋼
   填料、密封圈： M-111
 6 使用介質：LO2、LN2、LAr、LAir、LNG 等
 7 連接形式：焊接/法蘭
 8 性能等級：泄漏量按 JB/T7749-1995

  超低溫氣動緊急切斷閥結構特點及工作原理 ：

     該閥與管路連接分為焊接式與法蘭式，在正常情況下，利用活塞上部彈簧的壓     力，推動活塞向下運動，繼而帶動活塞桿和閥桿向下，使閥頂密封面和閥座密封面  緊密貼合，實現閥門的關閉；當向氣缸充壓后，活塞壓縮彈簧向上運動，帶動活  塞 桿和閥桿向上，將閥頂抬高，閥門打開。當閥門處于開啟位置，正常工作時，若  環境溫度升高至 70±5℃時，安裝在氣缸處的易熔塞熔化，氣缸泄壓，彈簧推動活塞  向下運動，帶動閥桿和閥頂向下，迅速關閉閥門，阻止介質繼續流動，防止危險
 發生或擴大。

  超低溫氣動緊急切斷閥特點：
  1 閥體為精鑄件，傳動機構為明桿傳動機構，結構更加合理；
  2 密封面上較一般截止閥做了改進，使密封更為可靠，更適用于緊急切斷閥的使用      要求；
 3 閥瓣為螺套鎖片式，有利于裝配和更換；
 4 執行器部分為氣缸活塞式機構，動作更加平穩可靠；
 5 閥門填料密封采用一新型的填料結構，除聚四氟乙烯填料外，還配有 O 形圈密  封，在很小的壓緊力下，能夠達到零外漏；
 6 當無法正常向閥門提供驅動氣源時，可用閥門的手動裝置啟閉閥門，不致影響整  個系統的正
  常工作。
 7 具體結構參見結構圖。

 主要零部件材料：

 閥體、閥蓋、閥瓣、閥桿：不銹鋼
 填料：PTFE
 密封圈：PTFE或PCTFE
 氣缸、支架：鑄鋁

 超低溫氣動緊急切斷閥貯存、安裝注意事項：

 1 閥門貯存時，應放在干燥通風的室內,通道兩端須密封防塵。長期存放應定期檢查,    并在加工表面上涂油,防止銹蝕。
 2 在搬運和安裝閥門時，要謹防磕碰劃傷的事故。
 3 閥門拆封后，應用有機溶劑（汽油等）徹底去除油封，并用空氣吹干，達到無可   見油跡，再進行安裝。
 4 特別指出：用于氧氣或低溫介質管道時，需做去油處理，工作中嚴格忌油。
 5 閥門安裝時，閥門安裝前應仔細核對標志是否與使用要求相符；介質關閉壓差方      向應與閥體箭頭方向一致（介質的流動方向?yàn)橛砷y頂上方向下流動）。
 6 閥門應按照允許的工作位置安裝, 安裝時除了應注意介質的流動方向外，還應該注    意到檢修和操作的方便。
 7 閥門一般應在管路安裝之前定位。配管要自然，位置不對不能硬扳。尤其是低溫     閥門在安裝時是處于大氣溫度的狀態下。與實際工況溫差很大，管路、冷箱、閥門  自身的線膨脹系數也不同，容易產生泄漏。因此，安裝時必須考慮系統由于溫差產  生應力影響。
 8 閥門若安裝在有振源的場合，應增加防振措施以及避免安裝給調節閥帶來附加應    力。
 9 焊接連接和法蘭連接閥門具體要求：
 9.1 焊接連接閥門安裝：
  閥門與管道焊接時，應旋轉氣缸頂端手輪將閥門開啟，使閥瓣密封圈與閥體密封面  脫離，防止焊接產生的高熱傳導給密封副造成密封圈的損傷；
 9.2 法蘭連接閥門安裝：

 9.2.1 閥門及配管的法蘭面應無損傷、劃痕等，并保持清潔。特別是采用金屬墊圈（橢圓形或八角形截面）的時候，法蘭盤的切槽與墊圈應相吻合，要涂上紅丹進行配研，以確保其密封狀態良好。
9.2.2 配管上的法蘭面與配管中心線的垂直度及法蘭螺栓孔的誤差應在允許值的范圍內。閥門和配管中心線要取得一致后，再進行安裝。
 9.2.3 連接兩個法蘭時，首先要使法蘭密封面與墊片均勻壓緊，由此保證靠同等的螺  栓應力對法蘭進行連接。
 9.2.4 在緊固螺栓時，要使用與螺母相匹配的扳手，當使用油壓、風動工具進行緊固  時，注意不要超過規定的力矩。
 9.2.5 法蘭的緊固要避免用力不勻，應按照對稱、交叉的方向均勻旋緊。
 9 .2.6 法蘭的安裝后，要確認所有的螺栓螺母的緊固均勻。
 9.2.7 螺栓、螺母的材質必須符合規定。緊固后，螺栓頭以從螺母中露出兩個螺距為  宜。
 10 管道全部安裝好后，應將管道內部作徹底的吹除，吹除壓力應逐步提高，將管道  內的焊渣和其他雜物吹除干凈以后，方可啟閉閥門，以避免焊渣等臟物打在密封面  而損壞閥門。
 11 氣缸氣源接頭處接管為φ6*1 銅管或不銹鋼管；也可在氣源接頭前加裝二位三通  電磁閥，以便遠程控制；
 12 接近開關按圖安裝，調整接近開關與感應板間的間隙約為 5mm 時（在閥門開啟  和關閉狀態分別進行）會有感應信號輸出（10～100mA ，供電電壓 12～24V  DC），以便中控室監測閥門的開關狀態。

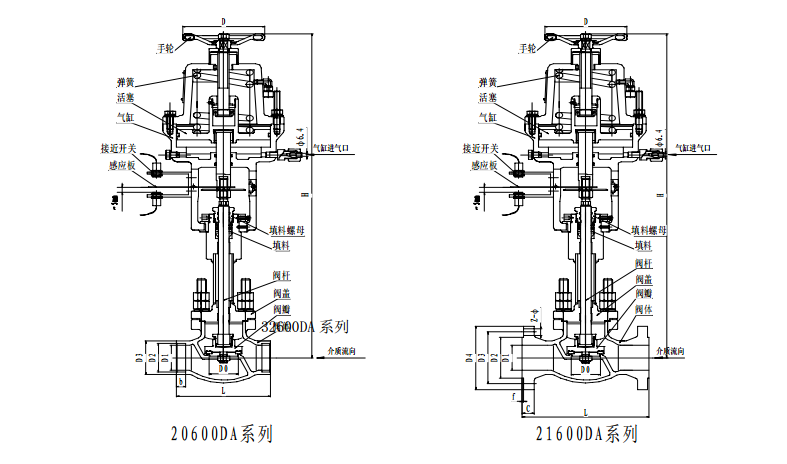

  超低溫氣動緊急切斷閥結構圖：



超低溫氣動緊急切斷閥外型尺寸與連接尺寸 產品型號 DJ661F-16P低溫緊急切斷閥 重量 (kg) 產品代號 通徑 DN(mm) 尺寸 A H h D0 RA b 233E20AB2A3P 20 90 400 200 100 25.5 8 6 233E25AB2A3P 25 100 400 200 100 32.5 8 6.2 233E32AB2A3P 32 110 468 204 120 38.5 10 10.5 233E40AB2A3P 40 120 523 230 120 45.5 10 10.7 233E50AB2A3P 50 150 523 230 120 57.5 15 17.8 233E65AB2A3P 65 180 651 250 120 76.5 15 20.5 233E80AB2A3P 80 210 736 320 160 89.5 15 32.1 233E100AB2A3P 100 250 736 320 160 108.5 20 50.4 233E125AB2A3P 125 300 1020 470 300 133.5 25 68.6 233E150AB2A3P 150 350 1050 500 300 159.5 25 95.4 233E200AB2A3P 200 430 1150 600 300 219.5 25 151.1
