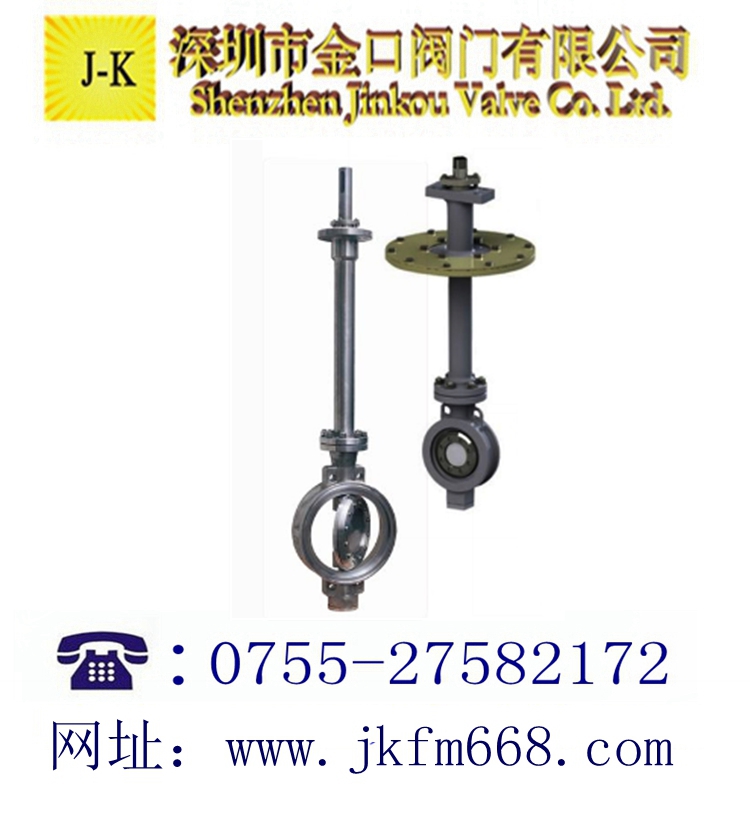

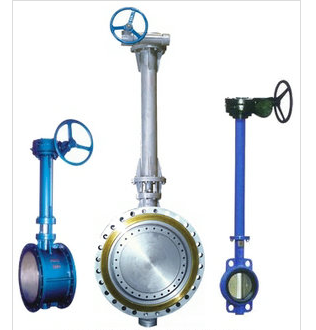

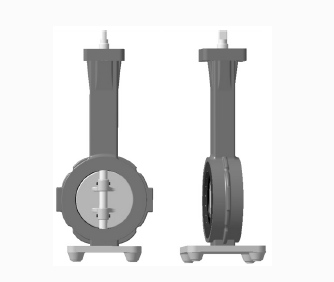

加長桿低溫蝶閥概述：
加長桿低溫蝶閥又叫翻板閥,是一種結構簡單的調節閥，同時也可用于低壓管道介質的開關控制。
加長桿低溫蝶閥是指關閉件(閥瓣或蝶板)為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流用。加長桿蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。加長桿蝶閥全開到全關通常是小于90°，加長桿蝶閥和蝶桿本身沒有自鎖能力，為了蝶板的定位，要在閥桿上加裝蝸輪減速器。采用蝸輪減速器，不僅可以使蝶板具有自鎖能力，使蝶板停止在任意位置上，還能改善閥門的操作性能。 工業專用蝶閥的特點能耐高溫，適用壓力范圍也較高，閥門公稱通徑大，閥體采用碳鋼制造，閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造，主要用于高溫介質的煙風道和煤氣管道。一般密封座的壽命在正常情況下，橡膠15年-20年，金屬的80年-90年。加長桿蝶閥操作力矩，因開度及閥門啟閉方向不同其值各異，臥式蝶閥，特別是大口徑閥，由于水深，閥軸上、下水頭差所產生的力矩也不容忽視。
另外，閥門進口側裝置彎頭時，形成偏流，力矩會有增加。閥門處于中間開度時，由于水流動力矩起作用，操作機構需要自鎖。蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。蝶閥可以運送泥漿，在管道口積存液體最少。 低壓下，可以實現良好的密封。調節性能好。蝶板的流線形設計，使流體阻力損失小，可謂是一種節能型產品。閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。 連接方式有法蘭連接、對夾連接、對焊連接及凸耳對夾連接。驅動形式有手動、蝸輪傳動、電動、氣動、液動、電液聯動等執行機構，可實現遠距離控制和自動化操作。
|
|
|
公稱通徑
|
DN（mm）
|
50～1200
|
|
公稱壓力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
適用介質
|

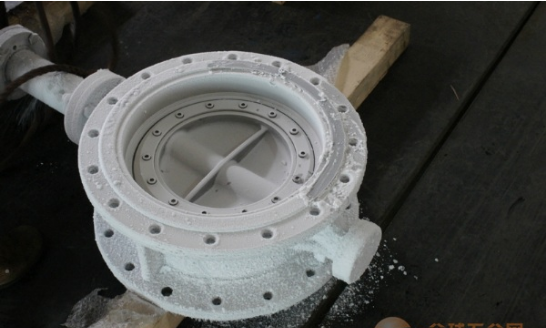

液氮、液氧。
|
|
適用溫度
|
碳鋼:-29℃～425℃不銹鋼-40℃～600℃
|
加長桿低溫蝶閥主要零件材料：
|
零件名稱
|
材料
|
|
閥體
|
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
|
|
蝶板
|
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
|
|
密封圈
|
不銹鋼、聚內脂、抗磨材料
|
|
閥桿
|
2Cr13、1Cr13不銹鋼、鉻鉬鋼
|
|
填料
|
柔性石墨
|
注：
法蘭標準：GB/T9113.1-2000GB/T9113.2-2000GB/T911.5.1-2000GB/T9115.2-2000
用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長，本產品一般按短系列,若需長系列或特殊材料定貨時提出。
加長桿低溫蝶閥規格尺寸：
|
通徑
|
結構長度（標準值）
|
外形尺寸（參考值）
|
連接尺寸(標準值)
|
|
L
|
H
|
Dt343H
|
Dt643H
|
Dt943H
|
PN4.0MPa
|
|
毫米
|
英寸
|
短
|
長
|
H1
|
A1
|
B1
|
H2
|
A2
|
B2
|
H3
|
A3
|
B3
|
D
|
D1
|
Z-d
|
|
50
|
2
|
108
|
150
|
112
|
350
|
180
|
200
|
|
|
|
530
|
250
|
255
|
165
|
125
|
4-18
|
|
65
|
21/2
|
112
|
170
|
115
|
370
|
180
|
200
|
625
|
355
|
92
|
550
|
250
|
255
|
185
|
145
|
8-18
|
|
80
|
3
|
114
|
180
|
120
|
380
|
180
|
200
|
625
|
355
|
92
|
565
|
250
|
255
|
200
|
160
|
8-18
|
|
100
|
4
|
127
|
190
|
138
|
420
|
180
|
200
|
645
|
355
|
92
|
600
|
250
|
255
|
235
|
190
|
8-22
|
|
125
|
5
|
140
|
200
|
164
|
460
|
180
|
200
|
675
|
550
|
138
|
640
|
250
|
255
|
270
|
220
|
8-26
|
|
150
|
6
|
140
|
210
|
175
|
555
|
270
|
280
|
715
|
550
|
138
|
705
|
300
|
315
|
300
|
250
|
8-26
|
|
200
|
8
|
152
|
230
|
208
|
605
|
270
|
280
|
800
|
550
|
138
|
775
|
300
|
315
|
375
|
320
|
12-30
|
|
250
|
10
|
165
|
250
|
243
|
680
|
270
|
280
|
850
|
550
|
138
|
945
|
300
|
315
|
450
|
385
|
12-33
|
|
300
|
12
|
178
|
270
|
283
|
800
|
380
|
420
|
925
|
450
|
220
|
1070
|
300
|
315
|
515
|
450
|
16-33
|
|
350
|
14
|
190
|
290
|
310
|
830
|
380
|
420
|
1035
|
450
|
220
|
1140
|
300
|
315
|
580
|
510
|
16-36
|
|
400
|
16
|
216
|
310
|
340
|
915
|
450
|
470
|
1070
|
650
|
280
|
1210
|
300
|
315
|
660
|
585
|
16-39
|
|
450
|
18
|
222
|
330
|
380
|
960
|
480
|
490
|
1190
|
650
|
280
|
1335
|
575
|
714
|
685
|
610
|
20-39
|
|
500
|
20
|
229
|
350
|
410
|
1020
|
480
|
490
|
|
|
|
1415
|
575
|
714
|
755
|
670
|
20-42
|
