產品概述：

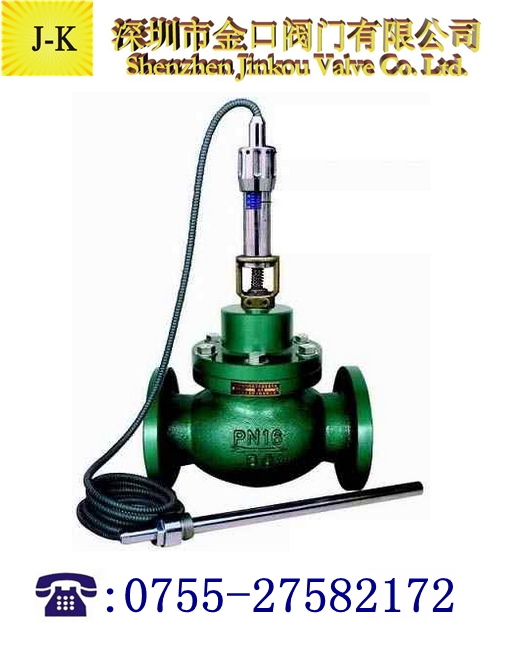

 ZZWPE自力式溫控度調節閥(適用于較大口徑及導熱油控制)，該閥最大的特點只需普通220V電源，利用被調介質自身能量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合，該閥結構簡單，操作方便，選用調溫范圍廣、響應時間快、密封性能可靠，并可在運行中隨意進行調節，因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。
自力溫控調節閥 結構原理:
調節閥由主閥、智能執行器與傳感器三部分組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。

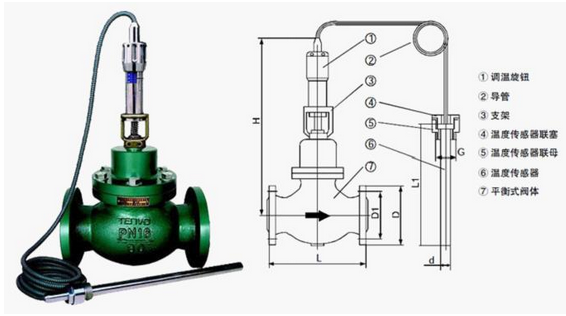

1．加熱型調節閥的結構與原理，見附圖示：

工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，傳感器即產生相應線性信號輸入一體化智能執行機構，隨即驅動閥桿、閥芯產生位移，關閉主閥芯停止加熱。當溫度低于設定值時，傳感器即產生線性信號輸入執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終在設定溫度范圍內被控制，從而達到控溫目的。

ZZWPE自力式溫控調節閥 ZZWPE自力式溫控調節閥（適用于較大口徑及導熱油控制），該閥最大的特點只需普通220V電源，利用被調介質自身能量，直接對蒸汽、熱氣、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合,該閥結構簡單,操作方便,選用調溫范圍廣、響應時間快、密封性能可靠,并可在運行中隨意進行調節,因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應

產品特點

本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-20℃~350℃，接受信號為0~10mA.DC或4~20mA.DC來改變被調介質流量，使被控工藝參數保持在給定值，其中單座調節型適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。套筒調節型適用于壓差較大場合

主要零件材料

主要零件材料  閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti  閥芯：ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯  填料：聚四氟乙烯、柔性石墨  推桿、襯套：2Cr13  墊片：橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片  波紋管：1Cr18Ni9Ti

技術參數

主要技術參數 公稱通徑DN(mm) （閥座直徑dn） 20 25 32 40 50 65 80 100 125 150 200 (10) (12) (15) (20) 額定流量系數 直級 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 額定行程 16 25 40 60 公稱壓力PN(MPa) 1.0 1.6 4.0 6.4 固有流量特性 直線、等百分比 固有可調比 50 允許泄漏量 單座 硬密封：IV級 軟密封：VI級 套筒 硬密封：II級 軟密封：VI級 工作溫度t(℃) -20~200 -40~250 -40~450 -60~450 信號范圍（mA.DC） 0~10 4~20 作用方式 電關式 電開式 使用環境溫度（℃） 電動調節閥：-20~70℃ 使用環境濕度 電動調節閥：≤95% 電源電壓 220V 50Hz 本產品性能指標貫徹GB/T4213-92。 配套用電動執行機構有關技術參數 公稱通徑DN(mm) 20 25 32 40 50 65 80 100 125 150 200 電動執機機構 普通型 ZAZ-60 DKZ-310 ZAZ-60 DKZ-310 DKZ-410 DKZ-410 DKZ-510 電子型 JHZAZ1 JHZAZ1 JHZAZ3 JHZAZ3 電動執行機構推力（N) 全行程時間（S） 普通型 400  4000 400  4000 6400 6400  16000 電子型 2000 4000 6000 8000 普通型 12.5 20 32 48 　 電子型 30 30 48 60 消耗功率（N） 普通型 28 35 電子型 6 15 25 40
